条码定位系统

使用条码定位系统时,读取头沿着条码带移动。它在运行中以毫米为单位,计算最长 10 km 米内的绝对位置数据。条码带易于处理,可以同样粘贴到直型线段或弯道上。最高的灵活性、安装便捷、透明的诊断以及有很多集成的接口可选,是这种系统的优势。新功能可用性检查,能够在持续运行中进行诊断。

使用 BPS 300i 条码定位系统以毫米精度确定位置数据

快速准确的位置检测是机械和设备制造中确保高效货物周转的前提条件。BPS 300i 条码定位系统设计用于堆垛机、穿梭车和悬挂输送线,可以在 10 km 长度上以 10 m/s 最大速度确定绝对位置。



您的受益

  • 轻松集成现场总线:已集成的现场总线接口能够适应不同的控制系统。如果需要配置,可以直接通过控制系统(例如 GSDML 文件)或通过集成在设备中的网络服务器(例如使用 SSI 接口)进行。设备可以直接通过控制器进行参数配置。这样可以节省您在安装过程中花费的时间和原本所需额外连接单元的成本。此外,在更换时无需参数配置。

  • 大性能冗余:在 ±60 mm 工作范围内,采用其激光技术的系统对机械波动具有很强的耐受性。因此,设备可在任何环境中提供可靠的位置检测和最大性能冗余

  • 预测性维护:阅读质量监控持续分析条码的可解码性,并及早进行性能衰减报警。从而确保设备的可用性。

  • 安装便捷:精心设计的固定方案使设备安装便捷且经久耐用。在更换时,设备可以不受位置影响,即更换后无需重新校准。

  • 模块化可选功能组件:
    • 各种连接罩(端子、M12、电缆)可以理想方式集成到您的控制器中
    • 用于可视化和诊断的可选显示器
    • 用于低温应用的可选光学器件加热功能。

亮点

集成连通性

BPS 300i 通过集成在设备中的不同接口传输位置数据和状态信息。不需要额外的网关。如果可以通过定义的 GSD/GSDML 或 ESI 文件结构与控制器交换数据,通信则会尤其便捷。

集成 webConfig 工具

通过访问集成的网络操作界面可以进行全面诊断,如果需要,也可以设计为远程访问。使用例如 SSI 或 RS 485/RS422 接口,通过清晰易懂的图形界面对设备进行参数配置非常方便。

应用

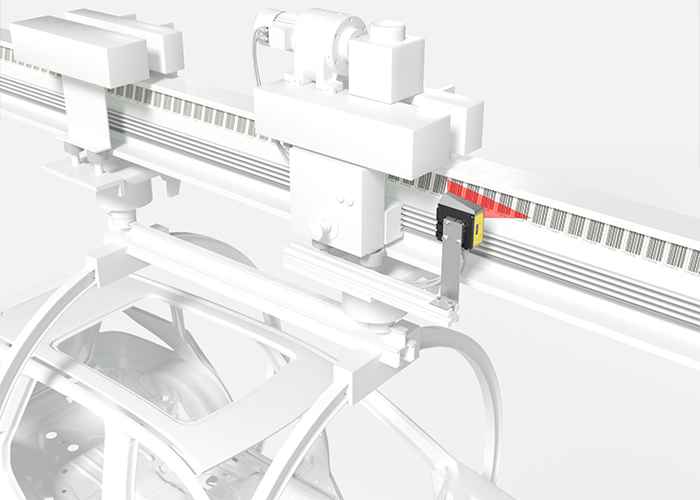

悬挂输送线的曲线定位

在堆垛机中快速准确定位水平移动轴和提升轴

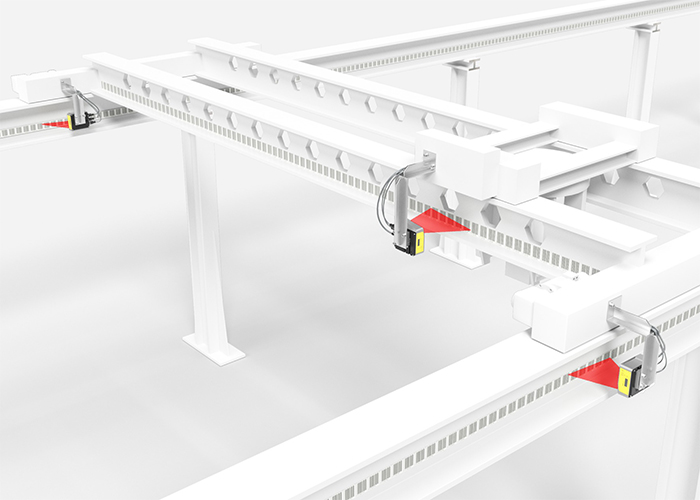

龙门起重机运行轴上的位置检测

紧凑型条码定位系统 BPS 8

我们的紧凑型条码定位系统 BPS 8 占用空间较小,并且凭借其较大的工作范围能够可靠地补偿机械波动。它以简单的固定机理和标准化的 M12 插塞式连接而深受信赖。使用 RS 232 或 RS 485 接口,系统可以轻松集成到任何系统架构中。BPS 8 可配备正面光束出口或偏转镜。

直接前往 BPS 8 产品选择



技术参数一览



BPS 300i

BPS 8

工作范围

50 – 170 mm

80 – 140 mm,正面光束出口

60 – 120 mm,L 型光束出口

可重复性 ± 0.15 mm ± 1(2) mm
测量值输出 1 ms(1,000 个值/秒) 3.3 ms(300 个值/秒)
积分时间 8 ms 26.6 (13.3) ms
最大横移速度 10 ms 4ms
集成接口 PROFINET, PROFIBUS, SSI,
EtherCAT、RS 422、 RS 485

RS 232,
RS 485 通过 MA 8-01 传输

供电电压 10 – 30 V DC 4.9 – 5.4 V DC,
直接连接 10 – 30 V DC,
通过 MA 8-01 传输

环境温度(工作)
无加热器
有加热装置

.
-5至 +50 °C
-35至 +50 °C

.
.
0 °C至 +40 °C

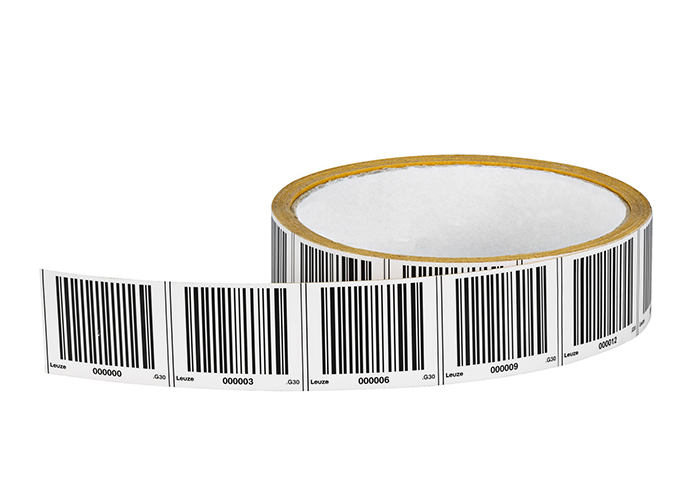

条码带 BCB

条码定位系统的第二个基本组成部分是条码带。这是一种自粘且高柔韧性的塑料胶带,以均匀间距印有明确的条码。这项技术使用的胶带坚固、耐用并能够承受较大的机械负载。“可视文本”的位置值印记使操作更容易。这种最长可达 10,000 m 的胶带可以轻松沿行驶路线粘贴,也可以用于水平和垂直弯道,例如悬挂输送线的弯道。

条码带数据可以个性化规格定制交付。同时,胶带高度、胶带长度以及起始值和结束值可以根据相应的应用情形进行调整。如果胶带仍然发生损坏,可以在劳易测主页上在线获取必要的带段,并首先自行打印出来。此操作可以在没有时间延迟的情况下实现,从而保证设备连续可用性。然后再为所需带段订购原装制造的条码带。

  BCB
带长度

标准带:5 m 至 150 m,200 m

个性化定制的带长度:最长可达 10000 m

带高度

标准高度:25 mm/47 mm

个性化定制的高度:20 mm – 140 mm

BPS 300;BPS 30 的条码带 BCB G40…(栅格尺寸 40 mm)
FBPS 600;BPS 8 的条码带 BCB G30…(栅格尺寸 30 mm)
建议处理温度 0°C - +45°C
温度耐受性 40°C – +120°C
粘合剂 强粘性粘合剂
机械特性 防刮蹭、耐擦洗、抗紫外线、防潮并且耐化学品



直接前往我们的条码带

下载

FBPS 600i - 安全型条码定位系统 - 宣传页 (PDF,~1 MB)
光学测距传感器 - 产品信息 (PDF,~2 MB)
10 系列 - 测量型和开关型距离传感器 - 产品信息 (PDF,~2 MB)
ROD4 和 ROD4plus - 激光测距仪 - 产品信息 (PDF,~2 MB)
LPS/LES/LRS - 线性检测传感器 - 产品信息 (PDF,~1 MB)
测量和开关光幕 - 产品信息 (PDF,~1 MB)
测量和开关型超声波传感器 - 产品信息 (PDF,~3 MB)
BPS 300i,8 - 条形码定位系统 - 产品信息 (PDF,~3 MB)
AMS 100i 世界首创:市场上最紧凑的定位系统
AMS 300i - 激光测距仪 - 产品信息 (PDF,~1 MB)
OGS 600 - 用于光学跟踪的传感器 - 宣传页 (PDF,~2 MB)

故障安全条码定位系统 FBPS 600i

适合使用性能等级高达 PLe 的设备进行故障安全位置检测

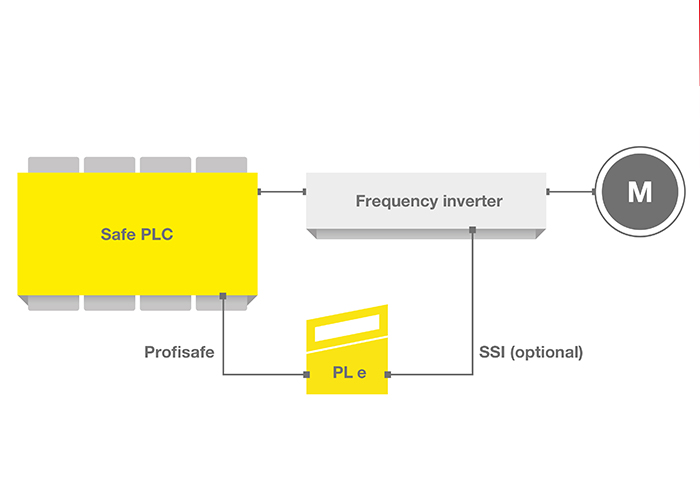

使用首创的故障安全条码定位系统 FBPS 600i,故障安全位置检测只需要一个传感器。设备通过两个 SSI 接口连接到故障安全评估单元,例如变频器,适用于性能等级高达 PL e 的应用。因此可以特别轻松地实现安全功能,并减少安装和服务开支。



您的受益

  • 仅需一台设备即可胜任性能等级高达 PL e 的故障安全位置检测
  • 轻松实施安全功能
  • 低空间要求,减少安装工作
  • 适合堆垛机的 10 ms 短暂错误反应时间
  • 极其坚固、可承受机械负载且抗紫外线的条码带
  • 50 至 170 mm 的宽读取范围和成熟的固定方案确保便捷安装和集成

亮点

仅需一台设备即可胜任性能等级高达 PL e 的故障安全位置检测

使用 FBPS 600i,故障安全位置检测只需要一个传感器。设备通过两个 SSI 接口连接到故障安全评估单元,例如变频器。此外,设备已满足 PL e / SIL 3 要求。因此可以特别轻松地实现安全功能,并减少安装和服务开支。

适合快速移动

FBPS 600i 特别适用于快速移动中的位置检测 - 例如用于堆垛机。此外,FBPS 600i 的故障响应时间极短,仅为 10 ms。因此可以优化速度曲线和处理性能。

可靠运行

FBPS 600i 工作尤其可靠。每次扫描都会读取多个代码,软件从中可以确定高精度的位置值。由于扫描光束的倾斜走向和设备移动,每个代码会在不同的位置被扫描到。从而避免了由于局部污染或损坏导致的读取错误。

条码带还针对工业使用进行了优化。自粘贴的塑料带是防紫外线的,特别坚固耐磨,能承受较大的机械负载。印刷的位置值也易于阅读并简化操作。

安装始终快速且适当

采用快速更换装置的成熟固定方案使 FBPS 600i 安装便捷。设备通过夹紧支架上易拆装的螺栓牢固固定。由此可以节省安装时间,并且可以在服务时快速更换设备。此外,得益于 50 至 170 mm 的宽读取范围,FBPS 600i 可以轻松集成到设备中。

应用

堆垛机上的故障安全位置检测

要求:
通过风险评估确认设备的现有危害和必要的性能等级 PLr。EN 528(堆垛机 - 安全要求)等相关标准为这项工作提供支持。对于所需的故障安全位置和速度监控,例如在维护期间或使用载人轿箱时,故障安全位置检测是必要的。

解决方案:
故障安全条码定位系统 FBPS 600i 只需一台设备即可提供故障安全位置检测。它符合 PL e / SIL 3 要求,因此特别容易实现安全功能。

技术特性

FBPS 600i
  安全 安全 PL e,SIL 3,类别 4
(EN ISO 13849-1 和 IEC 61508)
错误反应时间 10 ms … 400 ms(可调节)
连接  2x SSI 接口 2x M12 插头
供电电源:M12 插头
配置和诊断:Mini-USB
可重复性 +/- 0.15 mm (1 Sigma)
读取距离 50 ... 170 mm
防护等级 IP 65
温度范围 -5 ... +60°C
有加热器:-35..+60°C
尺寸 宽 x 高 x 深 侧面接口:116.3 x 112.5 x 51.5 mm
下部接口:105 x 123.8 x 51.5 mm
显示屏(可选) 显示位置和状态信息
读取质量状态信号 用于及早识别污染
条码带
  属性  极具韧性的塑料胶带,抗紫外线,自粘性丙烯酸酯胶粘剂,
以纯文本印刷的位置值
标准条码带 高度:25 mm,47 mm
长度:最长 200 m
可配置的条码带 高度:20 mm 至 140 mm
可选择起始和结束值
范围从 0 至 10,000 m
条码网格尺寸 30 mm



直接前往 FBPS 600i 产品选择
