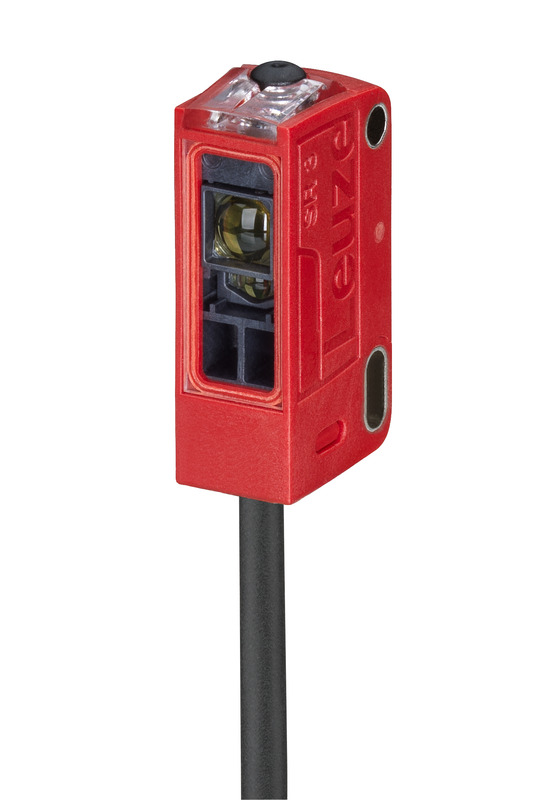

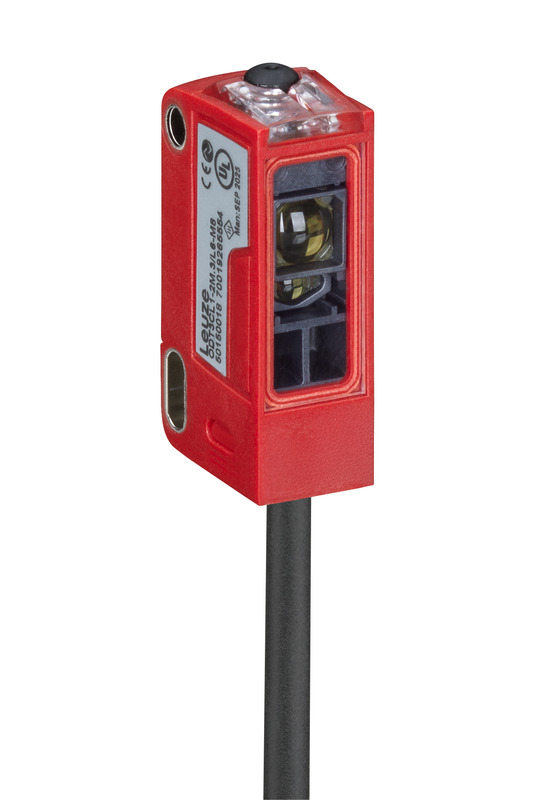

ODT3CL1-2M.3/L6
背景抑制距离传感器
商品编号：
50150021
| 系列 | 3C |
| 工作原理 | 背景抑制距离传感器 |
| 专门设计 | 2 个独立开关量输出 测量值输出 |
| 黑色/白色误差 | ±20mm |
| 检测距离 | 0.07 ... 2 m |
| 检测距离 | 保证的检测范围 |
| 调整范围 | 50 ... 2,500 mm |
| 射线走向 | 聚焦 |
| 光源 | 激光, 红色 |
| 波长 | 680 nm |
| 激光等级 | 1, IEC 60825-1:2014 / EN 60825-1:2014+A11:2021 |
| 光斑几何形状类型 | 圆型 |
| 偏角 | 典型 ± 1.5° |
| 测量范围 | 50 ... 2,500 mm |
| 分辨率 | 1.0 mm |
| 精度 | -20 ... 20 mm |
| 再现性(1σ) | 0 ... 8 mm |
| 测量值输出 | 通过 IO-Link 实现 |
| 光学测距原理 | Time of flight |
| 保护电路 | 反极性保护 暂态保护 短路保护 |
| 供电电压 UB | 10 ... 30 V, DC, 包括剩余波纹度 |
| 剩余波纹度 | 0 ... 15 %, 来自 UB |
| 开路电流 | 0 ... 35 mA |
| 数字开关量输出数 | 2 个 |
| 开关元件 | 晶体管, 推挽 |
| 开关原理 | IO-Link / 亮通 (PNP) / 暗通 (NPN) |
| 开关元件 | 晶体管, 推挽 |
| 开关原理 | 亮通 (PNP)/暗通 (NPN) |
| 开关频率 | 7 ... 15 Hz, 取决于亮度系数 |
| 响应时间 | 33 ... 70 ms, 取决于亮度系数 |
| 延时 | 300 ms |
| 类型 | IO-Link |
| COM模式 | COM3 |
| 概述 | 智能传感器概述 |
| 最小循环时间 | COM3 = 0.6 ms |
| 规格书 | V1.1 |
| Device ID | 2220 |
| SIO-模式支持 | 是 |
| 功能 | 供电电源 信号输入 信号输出 |
| 类型 | 电缆 |
| 电缆长度 | 2,000 mm |
| 护套材料 | PUR |
| 电缆颜色 | 黑色 |
| 导线数量 | 4 芯 |
| 核心截面 | 0.2 mm² |
| 尺寸（宽 x 高 x 长） | 11.4 mm x 34.2 mm x 18.3 mm |
| 外壳材料 | 塑料 |
| 塑料外壳 | PC-ABS |
| 镜头盖材料 | 塑料(PMMA) |
| 净重 | 50 g |
| 外壳颜色 | 红色 |
| 紧固类型 | 通孔安装 通过可选安装设备 |
| 材料兼容性 | ECOLAB |
| 显示类型 | LED |
| 操作控制 | 示教按钮 |
| 操作控制功能 | 亮/暗通可切换 扫描范围调整 |
| 环境温度，工作 | -30 ... 50 °C |
| 环境温度，储藏 | -40 ... 70 °C |
| 防护等级 | IP 67 IP 69K |
| 安全等级 | III |
| 认证 | c UL US |
| 应用标准 | IEC 60947-5-2 |
| 税率编号 | 85365019 |
| ECLASS 5.1.4 | 27270904 |
| ECLASS 8.0 | 27270904 |
| ECLASS 9.0 | 27270904 |
| ECLASS 10.0 | 27270904 |
| ECLASS 11.0 | 27270904 |
| ECLASS 12.0 | 27270903 |
| ECLASS 13.0 | 27270903 |
| ECLASS 14.0 | 27270903 |
| ECLASS 15.0 | 27270903 |
| ETIM 5.0 | EC002719 |
| ETIM 6.0 | EC002719 |
| ETIM 7.0 | EC002719 |
| ETIM 8.0 | EC002719 |
| ETIM 9.0 | EC002719 |
| ETIM 10.0 | EC002719 |
3D-CAD 模型 - zip
EPLAN Makro - edz
