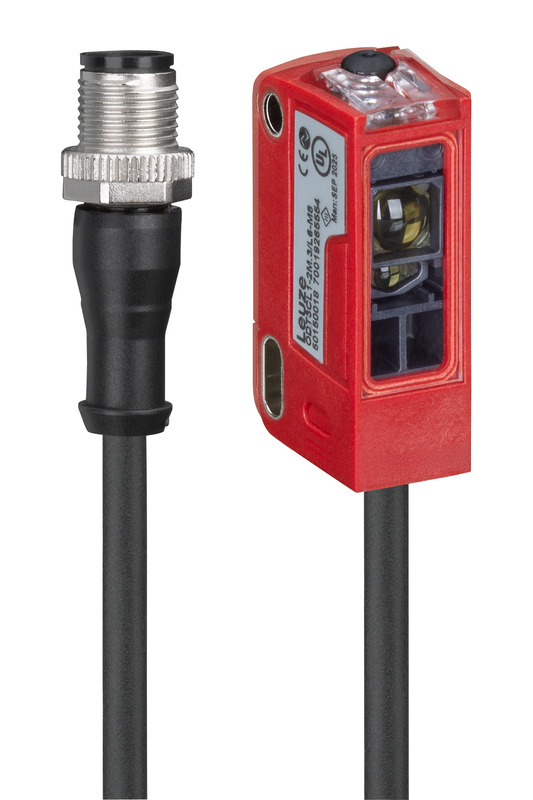

ODT3CL1-2M.3/L6-200-M12

背景抑制距离传感器

商品编号: 50150020

Icon Icon Icon Icon Icon Icon Icon Icon Icon
系列 3C
工作原理 背景抑制距离传感器
专门设计 2 个独立开关量输出
测量值输出
黑色/白色误差 ±20mm
检测距离 0.07 ... 2 m
检测距离 保证的检测范围
调整范围 50 ... 2,500 mm
射线走向 聚焦
光源 激光, 红色
波长 680 nm
激光等级 1, IEC 60825-1:2014 / EN 60825-1:2014+A11:2021
光斑几何形状类型 圆型
偏角 典型 ± 1.5°
测量范围 50 ... 2,500 mm
分辨率 1.0 mm
精度 -20 ... 20 mm
再现性(1σ) 0 ... 8 mm
测量值输出 通过 IO-Link 实现
光学测距原理 Time of flight
保护电路 反极性保护
暂态保护
短路保护
供电电压 UB 10 ... 30 V, DC, 包括剩余波纹度
剩余波纹度 0 ... 15 %, 来自UB
开路电流 0 ... 35 mA
数字开关量输出数 2 个
开关元件 晶体管, 推挽
开关原理 IO-Link / 亮通 (PNP) / 暗通 (NPN)
开关元件 晶体管, 推挽
开关原理 亮通 (PNP)/暗通 (NPN)
开关频率 7 ... 15 Hz, 取决于亮度系数
响应时间 33 ... 70 ms, 取决于亮度系数
延时 300 ms
类型 IO-Link
COM模式 COM3
概述 智能传感器概述
最小循环时间 COM3 = 0.6 ms
规格书 V1.1
Device ID 2220
SIO-模式支持
功能 供电电源
信号输入
信号输出
类型 带接头电缆
电缆长度 200 mm
护套材料 PUR
电缆颜色 黑色
导线数量 4 芯
核心截面 0.2 mm²
螺纹规格 M12
类型 插头
材料 金属
引脚数 4 个引脚
编码 A-编码
尺寸(宽 x 高 x 长) 11.4 mm x 34.2 mm x 18.3 mm
外壳材料 塑料
塑料外壳 PC-ABS
镜头盖材料 塑料(PMMA)
净重 30 g
外壳颜色 红色
紧固类型 通孔安装
通过可选安装设备
材料兼容性 ECOLAB
显示类型 LED
操作控制 示教按钮
操作控制功能 亮/暗通可切换
扫描范围调整
环境温度,工作 -30 ... 50 °C
环境温度,储藏 -40 ... 70 °C
防护等级 IP 67
IP 69K
安全等级 III
认证 c UL US
应用标准 IEC 60947-5-2
税率编号 85365019
ECLASS 5.1.4 27270904
ECLASS 8.0 27270904
ECLASS 9.0 27270904
ECLASS 10.0 27270904
ECLASS 11.0 27270904
ECLASS 12.0 27270903
ECLASS 13.0 27270903
ECLASS 14.0 27270903
ETIM 5.0 EC002719
ETIM 6.0 EC002719
ETIM 7.0 EC002719
ETIM 8.0 EC002719
ETIM 9.0 EC002719
