MC388-S2C5-AL
磁性编码传感器
系列 | MC388 |
功能 | 安全系统结合评价单元,例如,MSI-SR-LC21安全继电器或MSI 400安全控制器。 集成到符合由 EN ISO 13849-1 定义的等级 4 以下控制电路中 |
使用寿命 | 20 年, EN ISO 13849-1 |
等级 | 直到4,依靠评价,连接1个传感器, EN ISO 13849-1 |
B10d | 20,000,000 周期数 |
保护电路 | 电流极限 短路保护,通过,例如,MSI-MC311,MSI 400 |
触点 | 2NO + 1NO(信号) |
触点类型 | 舌簧触点(磁敏) |
按照cULus (UL 508)使用时对供电电压的要求 | 2级电路 |
最大开关电压 | 27 V AC/DC |
最大开关电流 | 100 mA |
响应时间 | 3 ms |
接口数量 | 1 个 |
功能 | 触点连接 |
类型 | 带线端套管的电缆 |
电缆长度 | 5,000 mm |
护套材料 | PVC |
电缆颜色 | 灰色 |
导线数量 | 6 芯 |
结构 | 方形 |

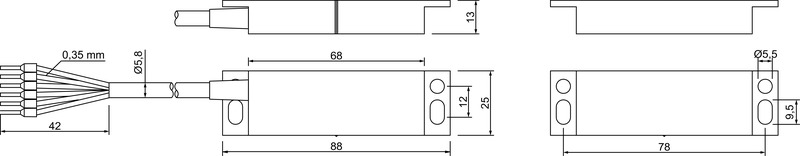

尺寸(宽 x 高 x 长) | 25 mm x 13 mm x 88 mm |
外壳材料 | 塑料 |
塑料外壳 | 玻璃纤维加强(PPS),自熄 |
净重 | 208 g |
外壳颜色 | 红色 |
紧固类型 | 通孔安装 |
安装点 | 如果外壳标记对准,则任意 |
开关类型 | 构造 4 锁闭装置,非接触式操作, EN ISO 14119 |
操作钥匙插入方向 | 三维 |
机械寿命 | 10,000,000 驱动周期 |
外部操作钥匙 | 磁性编码 |
最小切出点(OFF) | 19 mm |
最小安全断路距离 (Sar) | 22 mm |
安全接通距离 (Sao) | 9 mm |
开关误差(未紧邻铁磁材料) | -1 ... 1 mm |
到其他磁性传感器的最小距离 | 50 mm |
最小起动速度 | 0.05 m/s |
显示类型 | LED |
LED数 | 1 个 |
环境温度,工作 | -20 ... 70 °C |
污染程度 | 3, EN 60947-1 |
防护等级 | IP 67 |
认证 | TÜV Süd(带适当的安全继电器) c UL US |
符合由标准定义的EMC测试程序 | EN 60947-5-3 EN 61000-6-2 EN 61000-6-3 |
符合由标准定义的摆动测试程序 | EN 60947-5-3 |
符合由标准定义的冲击测试程序 | EN 60947-5-3 |
税率编号 | 90328900 |
ECLASS 5.1.4 | 27272402 |
ECLASS 8.0 | 27272402 |
ECLASS 9.0 | 27272402 |
ECLASS 10.0 | 27272402 |
ECLASS 11.0 | 27272402 |
ECLASS 12.0 | 27274401 |
ECLASS 13.0 | 27274401 |
ECLASS 14.0 | 27274401 |
ETIM 5.0 | EC002544 |
ETIM 6.0 | EC002544 |
ETIM 7.0 | EC002544 |
ETIM 8.0 | EC002544 |
ETIM 9.0 | EC002544 |
