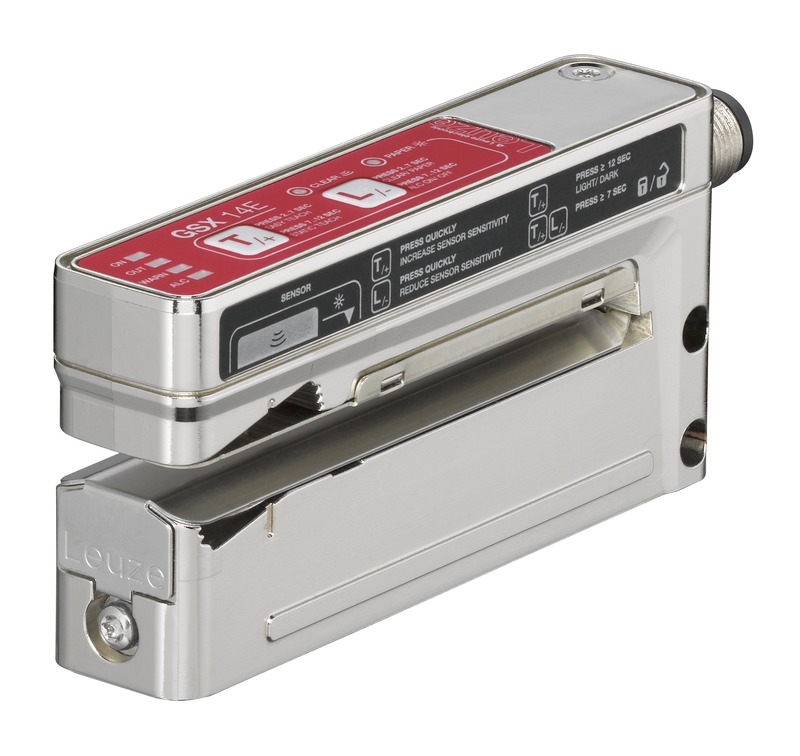

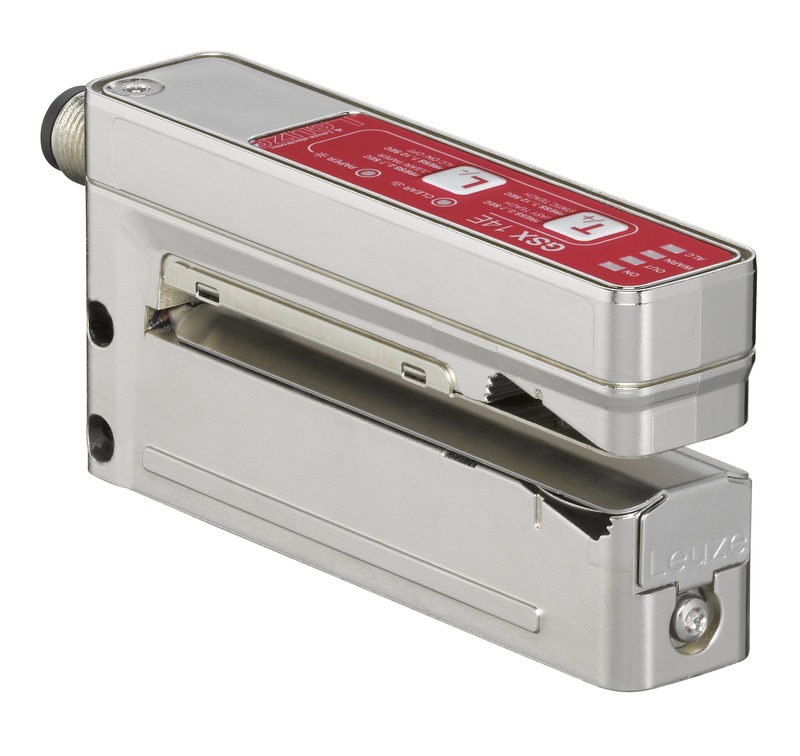

GSX14E/LGT.3-M12
超声波槽型传感器
商品编号：
50144142
| 系列 | 14 |
| 物理学原理 | 光学和超声波 |
| 应用 | 透明标签探测 非透明标签探测 |
| 最小标签宽度 | 4 mm 超声波/2 ms 光学 |
| 最小标签间隙 | 2 mm |
| 介质 | 透明和不透明 |
| 专门设计 | ALC 功能（跟踪） easyTeach 功能 手动精调开关阈 示教输入 |
| 光源 | LED LED,红外线 |
| 波长 | 850 nm |
| 传输信号波形 | 脉冲 |
| LED 组 | 自由组（根据 EN 62471） |
| 保护电路 | 反极性保护 短路保护 |
| 供电电压 UB | 18 ... 30 V, DC |
| 剩余波纹度 | 0 ... 10 %, 来自 UB |
| 开路电流 | 0 ... 80 mA, 典型值 |
| 示教输入数 | 1 个 |
| 类型 | 示教输入 |
| 电压类型 | DC |
| 开关电压 | high: ≥9V 低：≤2V |
| 输入电阻 | 15,000 Ω |
| 有效开关状态 | 高 |
| 数字开关量输出数 | 2 个 |
| 类型 | 数字开关量输出 |
| 电压类型 | DC |
| 最大开关电流 | 100 mA |
| 开关电压 | 低：≤2V 高：≥(UB-2V) |
| 负荷能力 | 0.01 µF |
| 开关元件 | 晶体管, 推挽 |
| 开关原理 | IO-Link / PNP 亮通（间隙切换），NPN 暗通（切换到标签） |
| 开关元件 | 晶体管, 推挽 |
| 开关原理 | NPN 亮通（间隙切换），PNP 暗通（切换至标签） |
| 开关频率 | 2,000 Hz, 超声波/9061 Hz 光学 |
| 响应时间 | 0.2 ms, 超声波/0.05 ms 光学 |
| 延时 | 300 ms |
| 示教期间最大传送速度 | 50 m/min |
| 类型 | IO-Link |
| COM模式 | COM3 |
| 概述 | 智能传感器概述 |
| 最小循环时间 | COM3 = 0.5 ms |
| 帧类型 | 2.5 |
| 规格书 | V1.1 |
| Device ID | 2502 |
| SIO-模式支持 | 是 |
| 接口数量 | 1 个 |
| 功能 | 供电电源 信号输入 信号输出 |
| 类型 | 接头 |
| 螺纹规格 | M12 |
| 类型 | 插头 |
| 材料 | 金属 |
| 引脚数 | 5 个引脚 |
| 编码 | A-编码 |
| 插头出口 | 水平(平行于皮带运动) |
| 结构 | 槽型 |
| 槽宽 | 4 mm |
| 槽深 | 80 mm |
| 尺寸（宽 x 高 x 长） | 22 mm x 46.9 mm x 96 mm |
| 外壳材料 | 金属 |
| 金属外壳 | 压铸锌，电镀镍涂层 |
| 净重 | 270 g |
| 外壳颜色 | 银 |
| 紧固类型 | 安装螺纹 通孔安装 |
| 显示类型 | LED |
| LED数 | 6 个 |
| 操作控制 | 控制按钮 |
| 操作控制功能 | 在标签载体和标签上进行动态示教 |
| 环境温度，工作 | 0 ... 60 °C |
| 环境温度，储藏 | -40 ... 70 °C |
| 防护等级 | IP 65 |
| 安全等级 | III |
| 认证 | c UL US |
| 应用标准 | EN 60947-5-2:2007+A1:2012 |
| 美国专利 | US 6,314,054 B |
| 税率编号 | 85365019 |
| ECLASS 5.1.4 | 27272801 |
| ECLASS 8.0 | 27272801 |
| ECLASS 9.0 | 27272801 |
| ECLASS 10.0 | 27272801 |
| ECLASS 11.0 | 27272801 |
| ECLASS 12.0 | 27272801 |
| ECLASS 13.0 | 27272801 |
| ECLASS 14.0 | 27272801 |
| ETIM 5.0 | EC001847 |
| ETIM 6.0 | EC001847 |
| ETIM 7.0 | EC001847 |
| ETIM 8.0 | EC001847 |
| ETIM 9.0 | EC001847 |
