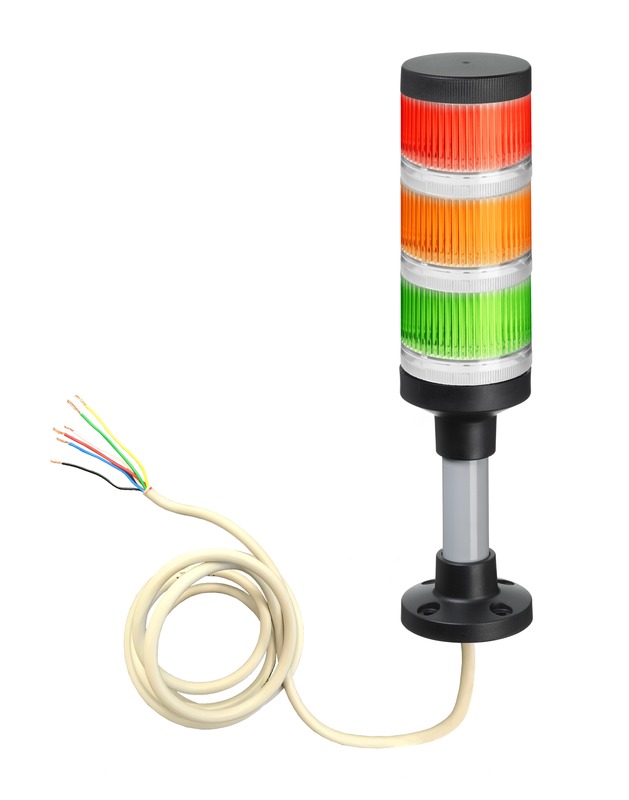

A7-V1-MP1-DS-ROG-T-100

信号塔

商品编号: 50135466

Icon Icon Icon
系列 A7
信号发送方式 光学
平均寿命 > 100000 h
供电电压 UB 24 V, DC, 10 %
最大电流消耗 130 mA
接口数量 2 个
说明 各个颜色通过 VCC 控制 (PNP)
防混淆:通过引脚控制颜色,因此可自由选择帽罩的位置(参见操作说明书)。
电缆长度 1,500 mm
导线数量 6 芯
类型 开口端
结构 圆柱形

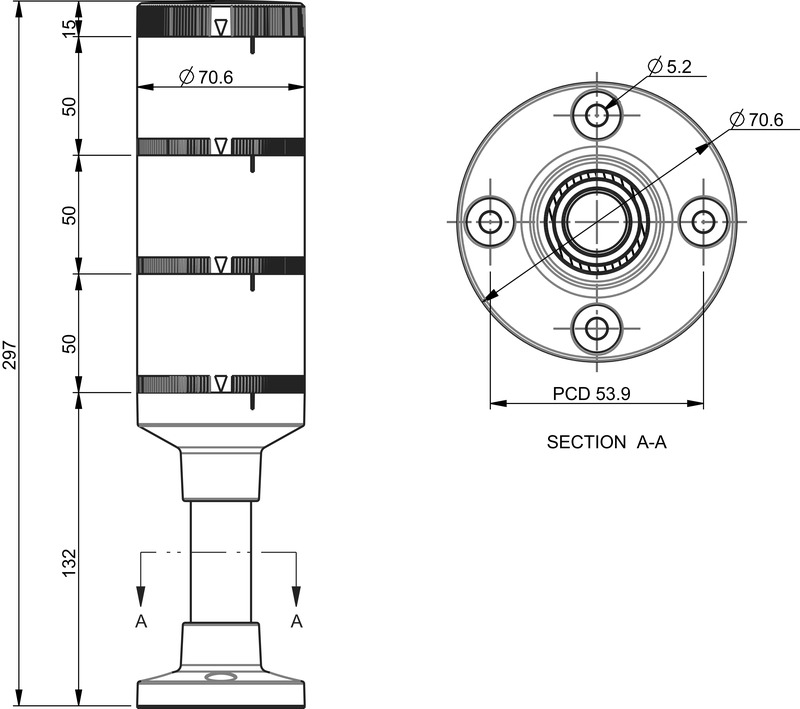

尺寸 (Ø x L) 70 mm x 297 mm
外壳材料 塑料
金属
金属外壳
塑料外壳 PC-ABS
净重 535 g
外壳颜色 灰色
黑色
设备侧固定件类型 螺旋式 / 水平
光源类型 LED/24V
帽罩模块 预集束 3 件
信号图 长亮
反射角度 360°
模块顺序(上升) 绿色,桔黄色,红色
环境温度,工作 -10 ... 60 °C
防护等级 IP 66, 仅当在相同防护等级的外壳上安装时
认证 CE
CSA
税率编号 85318070
ECLASS 5.1.4 27371230
ECLASS 8.0 27371230
ECLASS 9.0 27371220
ECLASS 10.0 27371230
ECLASS 11.0 27371230
ECLASS 12.0 27371230
ECLASS 13.0 27371230
ECLASS 14.0 27371230
ETIM 5.0 EC001042
ETIM 6.0 EC001042
ETIM 7.0 EC001042
ETIM 8.0 EC001042
ETIM 9.0 EC001042
