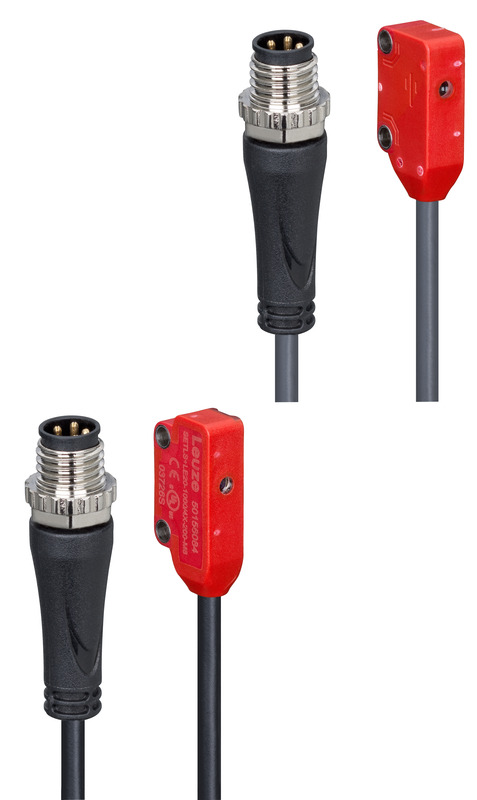

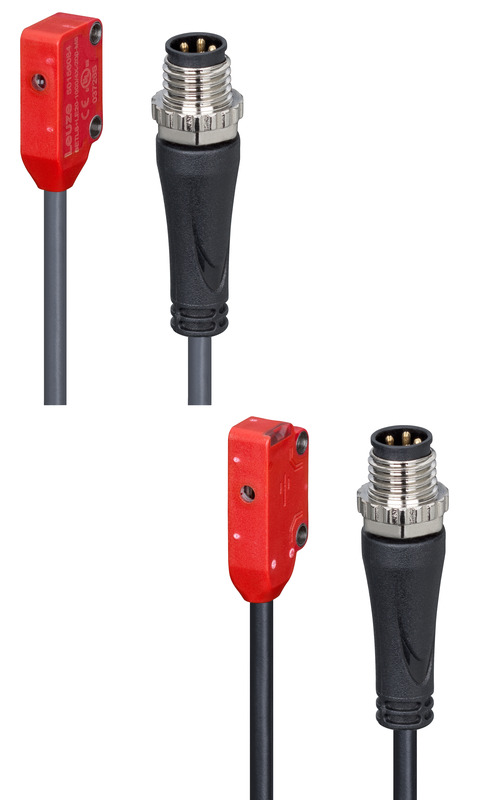

SETLS+LE20-1000/2X-200-M8
对射光电传感器套件
商品编号：
50156085
| 系列 | 20 slim |
| 工作原理 | 对射原理 |
| 设备类型 | 设置(发射器和接收器) |
| 检测距离 | 0 ... 1 m （保证的检测范围） |
| 检测范围极限 | 0 ... 1 m （典型检测范围） |
| 射线走向 | 发散 |
| 光源 | LED, 红色 |
| 波长 | 630 nm |
| LED 组 | 自由组（根据 EN 62471） |
| 光斑几何形状类型 | 正方形 |
| 最小可识别物体大小 | 典型 2 mm |
| 光束出口 | 侧向 |
| 保护电路 | 反极性保护 过载保护 |
| 供电电压 UB | 10 ... 30 V, DC |
| 剩余波纹度 | 0 ... 10 %, 来自 UB |
| 开路电流，最大接收器 | 10 mA |
| 开路电流，最大发射器 | 15 mA |
| 数字开关量输出数 | 1 个 |
| 类型 | 数字开关量输出 |
| 典型开关电压 | 30 V |
| 开关元件 | 晶体管, NPN |
| 开关原理 | 亮通 |
| 开关频率 | 1,000 Hz |
| 响应时间 | 0.5 ms |
| Einschaltverzögerung | < 100 ms |
| 接口数量 | 2 个 |
| 功能 | 供电电源 |
| 类型 | 带接头电缆（发射器） |
| 电缆长度 | 200 mm |
| 护套材料 | PVC |
| 电缆颜色 | 灰色 |
| 核心截面 | 0.1 mm² |
| 螺纹规格 | M8 |
| 类型 | 插头 |
| 材料 | 塑料 |
| 引脚数 | 4 个引脚 |
| 功能 | 供电电源 信号输出 |
| 类型 | 带接头电缆（接收器） |
| 电缆长度 | 200 mm |
| 护套材料 | PVC |
| 电缆颜色 | 黑色 |
| 核心截面 | 0.1 mm² |
| 螺纹规格 | M8 |
| 类型 | 插头 |
| 材料 | 塑料 |
| 引脚数 | 4 个引脚 |

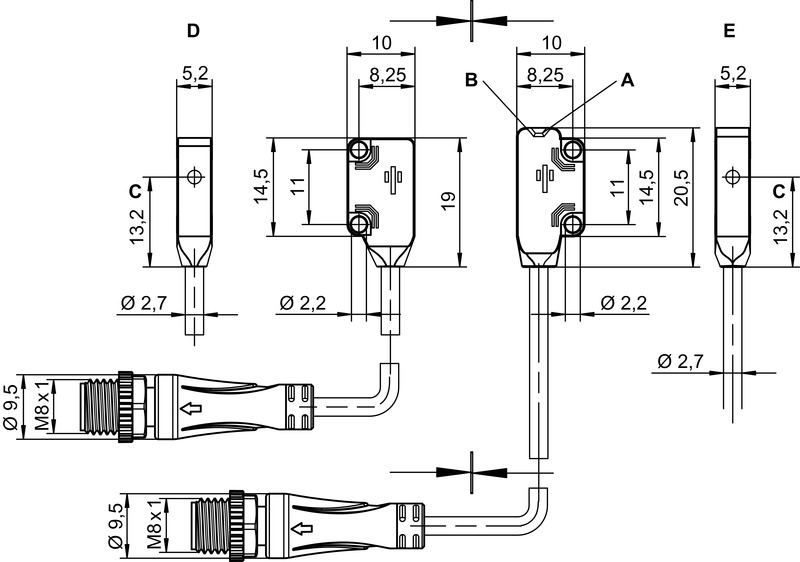

| Abmessung Sender (B x H x L) | 5.2 mm x 19 mm x 10 mm |
| Abmessung Empfänger (B x H x L) | 5.2 mm x 20.5 mm x 10 mm |
| 外壳材料 | 塑料 |
| 塑料外壳 | PBT+ABS |
| 镜头盖材料 | 塑料(PMMA) |
| 发射器净重 | 10 g |
| 接收器净重 | 10 g |
| 外壳颜色 | 红色 |
| 紧固类型 | 通孔安装，2 x ø 2.2 mm |
| 显示类型 | LED |
| LED数 | 2 个 |
| 环境温度，工作 | -25 ... 55 °C |
| 环境温度，储藏 | -30 ... 70 °C |
| 防护等级 | IP 67 |
| 安全等级 | III |
| 认证 | CE c UL US |
| 应用标准 | IEC 60947-5-2 |
| 税率编号 | 85365019 |
| ECLASS 5.1.4 | 27270901 |
| ECLASS 8.0 | 27270901 |
| ECLASS 9.0 | 27270901 |
| ECLASS 10.0 | 27270901 |
| ECLASS 11.0 | 27270901 |
| ECLASS 12.0 | 27270901 |
| ECLASS 13.0 | 27270901 |
| ECLASS 14.0 | 27270901 |
| ECLASS 15.0 | 27270901 |
| ECLASS 16.0 | 27270901 |
| ETIM 5.0 | EC002716 |
| ETIM 6.0 | EC002716 |
| ETIM 7.0 | EC002716 |
| ETIM 8.0 | EC002716 |
| ETIM 9.0 | EC002716 |
| ETIM 10.0 | EC002716 |
| UNSPSC 26.08 | 39121528 |
