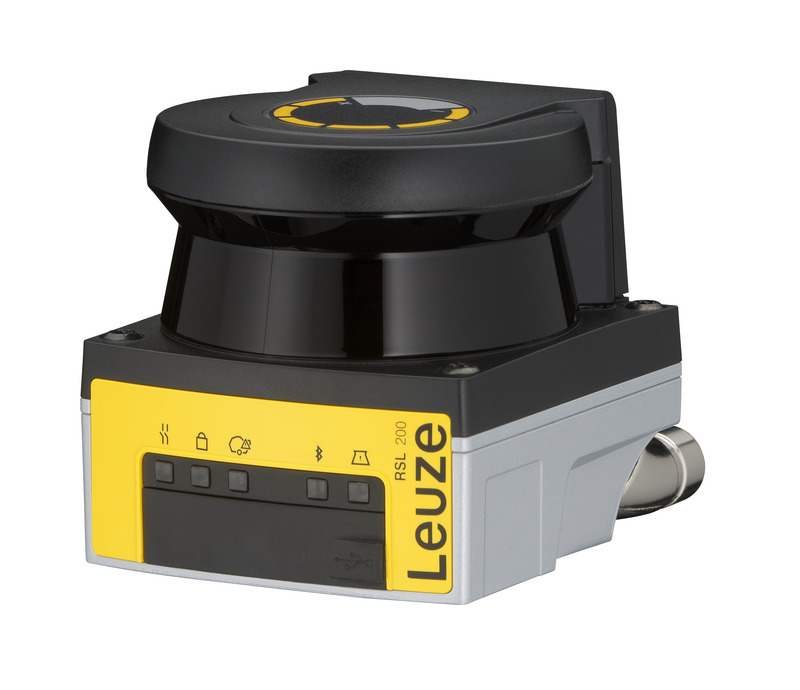

RSL230-S/12-M12
安全激光扫描仪
商品编号：
53802107
| 系列 | RSL 200 |
| 应用 | 固定式危险区域防护 移动危险区域防护 |
| 功能 | 三重区域监控 三重区域转换 固定选择一个三重区域 接触器监控(EDM) |
| 重启 | 启动/重启联锁装置（RES） 启动互锁/自动重启 自动启动/重启 |
| 类型 | 3, IEC/EN 61496 |
| SIL | 2, IEC 61508 |
| SILCL | 2, IEC/EN 62061 |
| 性能等级 (PL) | d, EN ISO 13849-1 |
| PFHD | 2E-08 每小时 |
| 使用寿命 | 20 年, EN ISO 13849-1 |
| 等级 | 3, EN ISO 13849 |
| 分辨率(可调) | 50/70 mm |
| 三重区域数量，可切换 | 32 个 |
| 保护功能数量 | 1 个 |
| 最小可见度系数 | 1.8 % |
| 检测范围 | 0 ... 3 m |
| 每个三重区域的警告区域数量 | 2 个 |
| 检测范围 | 0 ... 15 m |
| 物体大小 | 150 mm x 150 mm |
| 最小可见度系数 | 20 % |
| 光源 | 激光 激光,红外线 |
| 波长 | 905 nm |
| 激光等级 | 1, IEC/EN 60825-1:2014 |
| 传输信号波形 | 脉冲 |
| 重复频率 | 96 kHz |
| 角度分辨率 | 0.2 ° |
| 角度范围 | 275 ° |
| 保护电路 | 过压保护 连接交叉保护 |
| 供电电压 UB | 24 V, DC, -30 ... 20 % |
| 最大电流消耗(无负荷) | 300 mA, （使用1 A电源件） |
| 最大功耗 | 7 W, 适于24 V，+输出负荷 |
| 信号输出数量，可配置 | 8 个 |
| 安全输出回路数(OSSD) | 2 个 |
| 类型 | 安全开关量输出 OSSD |
| 最小开关电压高 | 22.2 V |
| 最大开关电压低 | 3 V |
| 电压类型 | DC |
| 最大开关电流 | 85 mA |
| 开关元件 | 晶体管, PNP |
| 开关元件 | 晶体管, PNP |
| 响应时间 | ≥ 75 ms |
| 类型 | 蓝牙, Ethernet, USB 2.0 |
| 功能 | 保护区域设置和报警区域设置 显示测量轮廓 诊断 配置/参数化 |
| 连接 | 圆形插头 M12，4 针，D 编码 |
| 功能 | 保护区域设置和报警区域设置 诊断 配置/参数化 |
| 频带 | 2,400 ... 2,483.5 MHz |
| 发射器的发射效率 | 最大 4.5 dBm (2.82mW)，等级 2 |
| 功能 | 保护区域设置和报警区域设置 诊断 配置/参数化 |
| 连接 | USB 2.0 C 型插座 |
| 传输速度，最大 | 12 Mbit/s |
| 电缆长度 | ≤ 5m 通过激活电缆可获取更大的电缆长度。 |
| 接口数量 | 3 个 |
| 功能 | 机器接口 |
| 类型 | 接头 |
| 螺纹规格 | M12 |
| 类型 | 插头 |
| 材料 | 金属 |
| 引脚数 | 12 个引脚 |
| 编码 | A-编码 |
| 功能 | 数据接口 |
| 类型 | 接头 |
| 螺纹规格 | M12 |
| 类型 | 插座 |
| 材料 | 金属 |
| 引脚数 | 4 个引脚 |
| 编码 | D-编码 |
| 功能 | 配置接口 |
| 类型 | USB |
| 接头类型 | USB 2.0 C 型 |

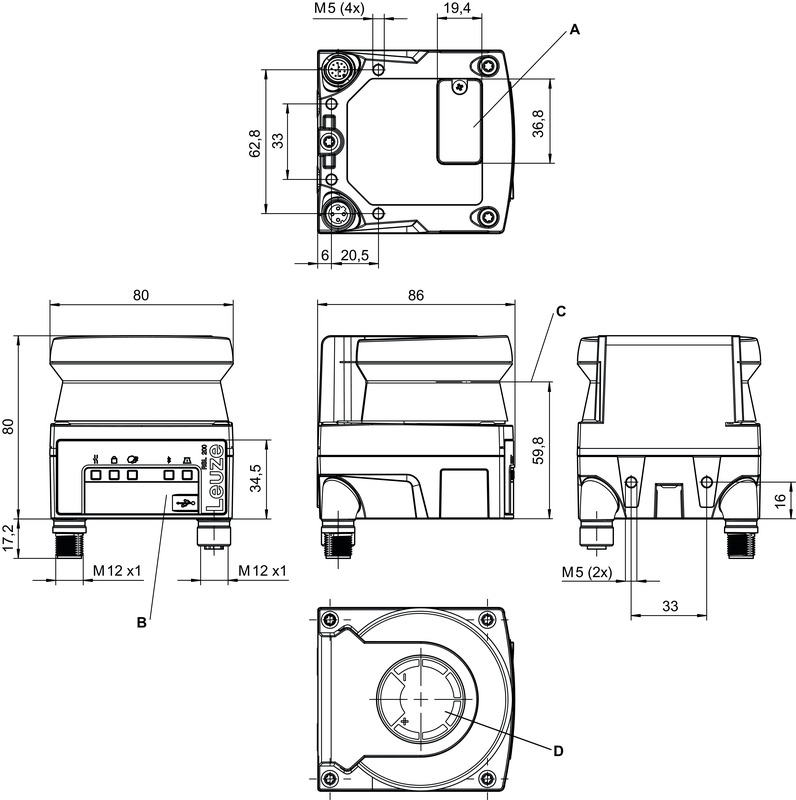

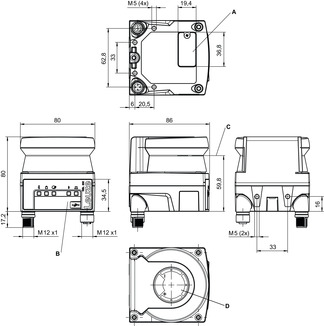

| 尺寸（宽 x 高 x 长） | 80 mm x 80 mm x 86 mm |
| 外壳材料 | 塑料 金属 |
| 金属外壳 | 压铸锌 |
| 塑料外壳 | 计算机 |
| 镜头盖材料 | 塑料 |
| 净重 | 600 g |
| 外壳颜色 | 灰色 黄色，RAL 1021 黑色 |
| 紧固类型 | 安装底板 通孔安装 通过可选安装设备 |
| 显示类型 | LED |
| LED数 | 5 个 |
| 配置类型 | Sensor Studio软件 |
| 环境温度，工作 | 0 ... 50 °C |
| 环境温度，储藏 | -20 ... 60 °C |
| 相对空气湿度（无冷凝） | 15 ... 95 % |
| 防护等级 | IP 65 |
| 安全等级 | III |
| 认证 | TÜV Süd |
| 符合由标准定义的摆动测试程序 | IEC/EN 60068-2-6 |
| 符合由标准定义的连续冲击测试程序 | IEC 60068-2-29, Eb试验 |
| 税率编号 | 85365019 |
| ECLASS 5.1.4 | 27272705 |
| ECLASS 8.0 | 27272705 |
| ECLASS 9.0 | 27272705 |
| ECLASS 10.0 | 27272705 |
| ECLASS 11.0 | 27272705 |
| ECLASS 12.0 | 27272705 |
| ECLASS 13.0 | 27272705 |
| ECLASS 14.0 | 27272705 |
| ECLASS 15.0 | 27272705 |
| ETIM 5.0 | EC002550 |
| ETIM 6.0 | EC002550 |
| ETIM 7.0 | EC002550 |
| ETIM 8.0 | EC002550 |
| ETIM 9.0 | EC002550 |
| ETIM 10.0 | EC002550 |
3D-CAD 模型 - zip
EPLAN Makro - edz
