RK46C.DXL3/4P-M12
非偏振镜反射型光电传感器
商品编号：
50125752
| 系列 | 46C |
| 工作原理 | 反射原理 |
| 应用 | 探测传送带上不规律的物体 收缩包装膜覆盖物体探测 穿孔物体识别 |
| 开关距离 Sn | 0 ... 4,000 mm |
| 专门设计 | 超长光斑(XL) |
| 检测距离 | 0.4 ... 4 m （保证的检测范围）, 带反射器 TK(S) 100x100 |
| 检测范围极限 | 0.4 ... 5.2 m （典型检测范围）, 带反射器 TK(S) 100x100 |
| 测量区长度 | 60 mm |
| 探测范围种类 | 光带 40-60mm |
| 光源 | LED, 红色 |
| 波长 | 620 nm |
| 传输信号波形 | 脉冲 |
| LED 组 | 自由组（根据 EN 62471） |
| 最小物体大小 | 8 mm |
| 保护电路 | 反极性保护 暂态保护 短路保护 |
| 供电电压 UB | 10 ... 30 V, DC, 包括剩余波纹度 |
| 剩余波纹度 | 0 ... 15 %, 来自 UB |
| 开路电流 | 0 ... 20 mA |
| 数字开关量输出数 | 2 个 |
| 类型 | 数字开关量输出 |
| 电压类型 | DC |
| 最大开关电流 | 100 mA |
| 开关电压 | 低：≤2V 高：≥(UB-2V) |
| 开关元件 | 晶体管, PNP |
| 开关原理 | 亮通 |
| 开关元件 | 晶体管, PNP |
| 开关原理 | 暗通 |
| 开关频率 | 250 Hz |
| 响应时间 | 2 ms |
| 延时 | 300 ms |
| 接口数量 | 1 个 |
| 功能 | 供电电源 信号输出 |
| 类型 | 接头 |
| 螺纹规格 | M12 |
| 类型 | 插头 |
| 材料 | 塑料 |
| 引脚数 | 4 个引脚 |
| 编码 | A-编码 |
| 结构 | 方形 |

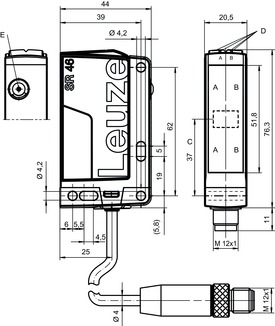

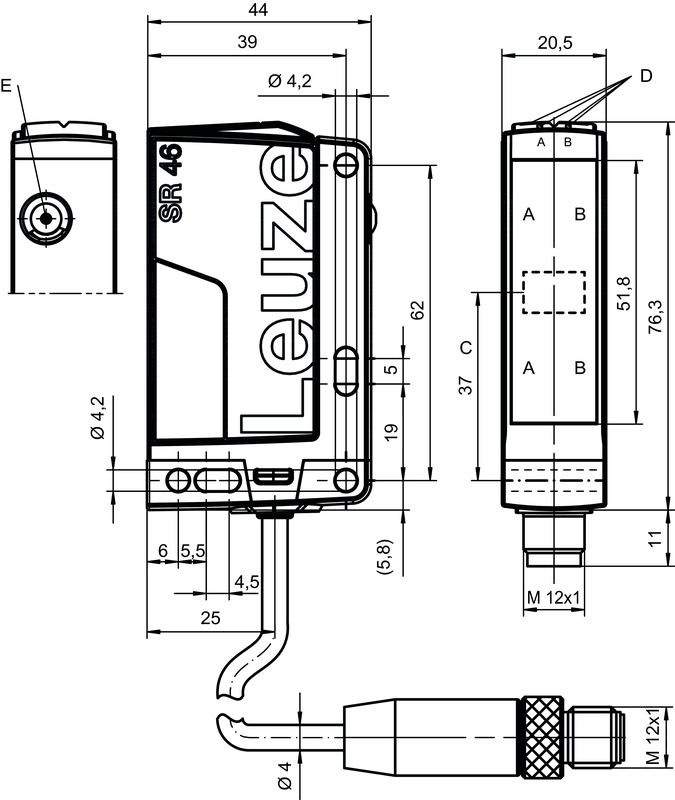

| 尺寸（宽 x 高 x 长） | 20.5 mm x 76.3 mm x 44 mm |
| 外壳材料 | 塑料 |
| 塑料外壳 | PC-PBT |
| 镜头盖材料 | 塑料(PMMA) |
| 净重 | 60 g |
| 外壳颜色 | 红色 |
| 紧固类型 | 通孔安装 通过可选安装设备 |
| 材料兼容性 | ECOLAB |
| 显示类型 | LED |
| LED数 | 2 个 |
| 操作控制 | 示教按钮 |
| 操作控制功能 | 亮/暗通可切换 灵敏度设置 |
| 环境温度，工作 | -40 ... 60 °C |
| 环境温度，储藏 | -40 ... 70 °C |
| 防护等级 | IP 67 IP 69K |
| 安全等级 | III |
| 认证 | c UL US |
| 应用标准 | IEC 60947-5-2 |
| 税率编号 | 85365019 |
| ECLASS 5.1.4 | 27270902 |
| ECLASS 8.0 | 27270902 |
| ECLASS 9.0 | 27270902 |
| ECLASS 10.0 | 27270902 |
| ECLASS 11.0 | 27270902 |
| ECLASS 12.0 | 27270902 |
| ECLASS 13.0 | 27270902 |
| ECLASS 14.0 | 27270902 |
| ECLASS 15.0 | 27270902 |
| ETIM 5.0 | EC002717 |
| ETIM 6.0 | EC002717 |
| ETIM 7.0 | EC002717 |
| ETIM 8.0 | EC002717 |
| ETIM 9.0 | EC002717 |
| ETIM 10.0 | EC002717 |
