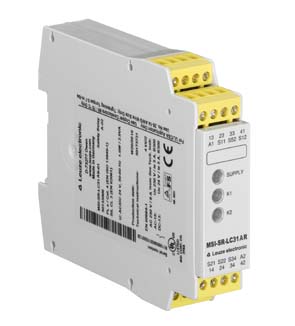

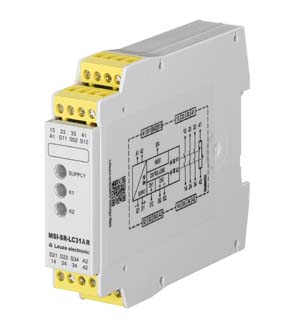

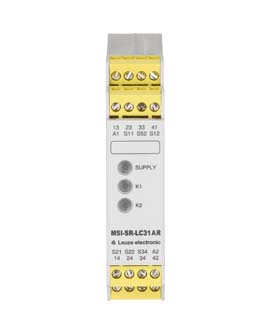

MSI-SR-LC31AR-01

安全继电器

商品编号: 50133004

Icon Icon Icon
系列 MSI-SR-LC31
应用 光电防护装置
急停回路
电子标签开关(OSSD 输出)
电磁开关(舌簧触点,等效)
限位开关(机械触点)
功能 交叉电路监控
单通道或双通道控制
重启 自动
SIL 3, IEC 61508
SILCL 3, IEC/EN 62061
性能等级 (PL) e, EN ISO 13849-1
PFHD 3E-08 每小时
使用寿命 20 年, EN ISO 13849-1
等级 4, EN ISO 13849-1
每个电流通路的最大连续电流 8 A
供电电压 UB 24 V, AC/DC, -15 ... 10 %
最大功耗 1.6 W, 适于24 V,+输出负荷
标称电压UN 24 V
额定频率 50 ... 60 Hz
AC 60 Hz 时的额定控制馈电电压 US 20.4 V
AC 50 Hz 时的额定控制馈电电压 US 26.4 V
AC 50 Hz 时的最大额定控制馈电电压 26.4 V
AC 50 Hz 时的最小额定控制馈电电压 US 20.4 V
DC 时的最小额定控制馈电电压 US 20.4 V
DC 时的最大额定控制馈电电压 26.4 V
DC 时的最小额定控制馈电电压 20.4 V
AC 额定功率 2.9 V·A
DC 额定功率 1.6 W
供电电路 - 控制回路断电 是(UN ≥ AC 42-48 V, AC 115-230 V, AC 230 V 时)
输入端数量,安全导向,不延迟,触点式 3 个
输入端数量,安全导向,延迟,触点式 0 个
输入端数量,信号功能,不延迟,触点式 1 个
启动电流通路 常开触点
信号电流通路 常闭触点
触点材料 银合金,镀金
使用类型 AC-15(常开触点) Ue 230V, Ie 3A
使用类型 DC-13(常闭触点) Ue 24V, Ie 3A
短路保护(常开触点) 熔断保险装置 6 A 等级 gG,整体熔断
接线额定电压,AC 启动电流通路 230 V
接线额定电压,AC 信号电流通路 230 V
最大热持续电流 Ith,启动电流通路 8 A
最大热持续电流 Ith,信号电流通路 5 A
所有电路的最大总电流 I² 25 A²
机械寿命 100,000,000 开关循环
输出端分析 双通道
DC 额定输出电压 24 V
控制输入端上的输入电流(安全回路/复位回路) 25 mA
控制输入端上的最大峰值电流(安全回路/复位回路) 100 mA
最大线路电阻,每通道 ≤ (5 + (1.176 x UB / UN - 1) x 100) Ω
最小接通时间 100 ms
响应时间(自动启动 tA2 350 ms
响应时间(手动启动 tA1 350 ms
允许的测试脉冲时间 tTP 1 ms
回复时间 tR 10 ms
恢复时间 tW 750 ms
衰减延迟 10 ms
接口数量 1 个
功能 供电电源
信号输入
信号输出
类型 端子
端子类型 螺栓端子
引脚数 16 个引脚
连接截面 1 x 0.2至2.5 mm²,电线
1 x 0.25至2.5 mm²,带线端套管的电线
2 x 0.2至1.0 mm²,电线
2 x 0.25至1.0 mm²,带线端套管的电线
尺寸(宽 x 高 x 长) 22.5 mm x 96.5 mm x 114 mm
净重 210 g
外壳颜色 灰色
紧固类型 扣装
环境温度,工作 -25 ... 65 °C
认证 TÜV莱茵兰
c UL US
税率编号 85364900
ECLASS 5.1.4 27371800
ECLASS 8.0 27371819
ECLASS 9.0 27371819
ECLASS 10.0 27371819
ECLASS 11.0 27371819
ECLASS 12.0 27371819
ECLASS 13.0 27371819
ECLASS 14.0 27371819
ETIM 5.0 EC001449
ETIM 6.0 EC001449
ETIM 7.0 EC001449
ETIM 8.0 EC001449
ETIM 9.0 EC001449
