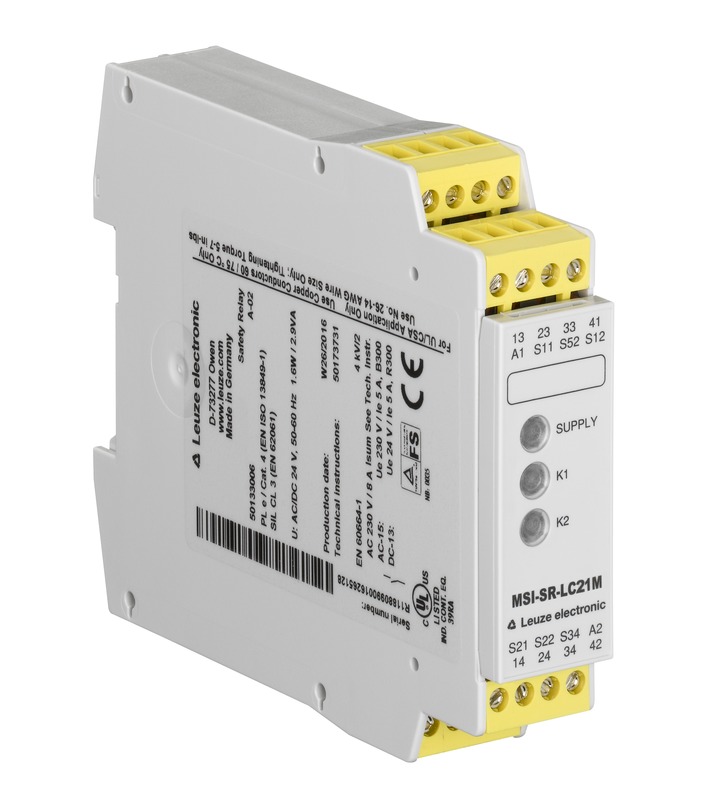

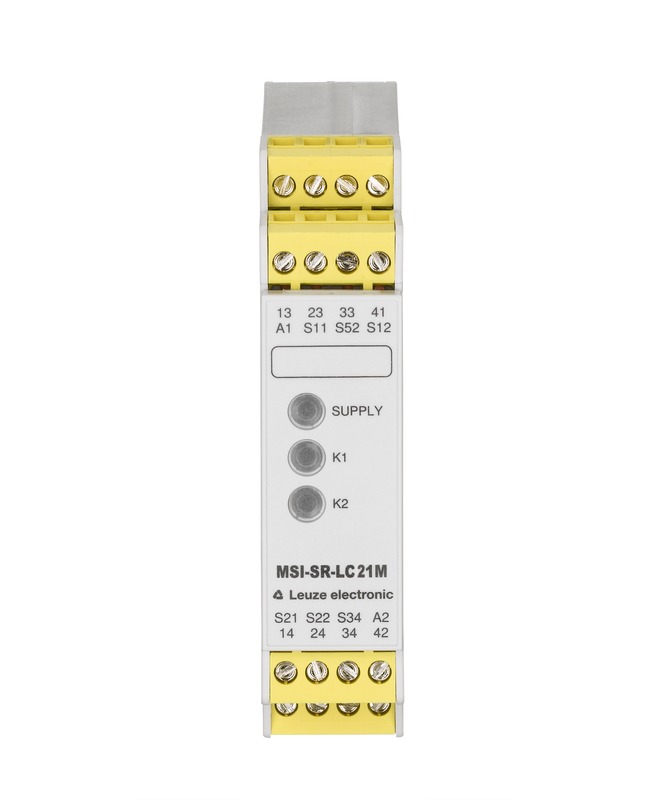

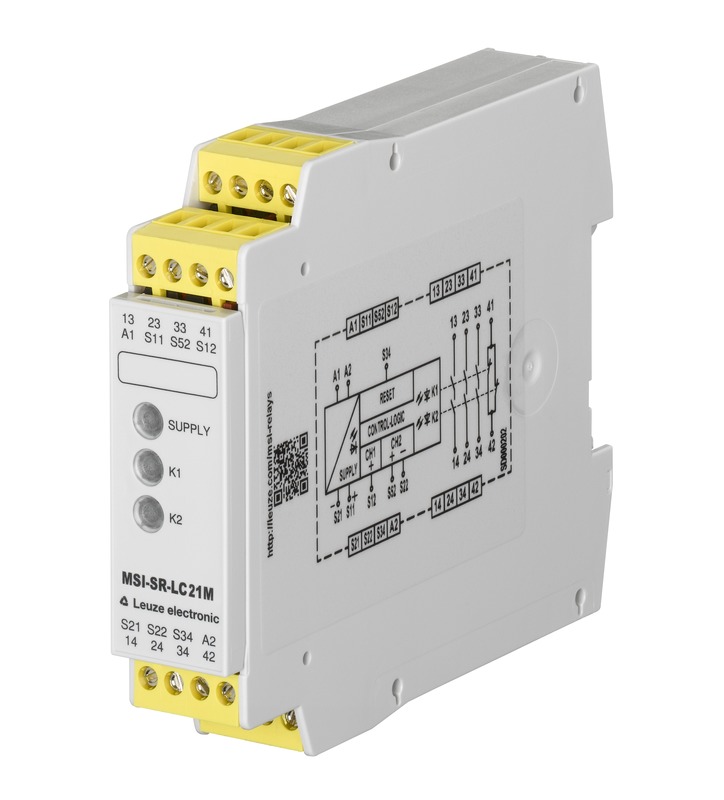

MSI-SR-LC21M-01
安全继电器
商品编号：
50133010
结果列表：已找到 1 个产品
| 系列 | MSI-SR-LC21M |
| 应用 | 光电防护装置 急停回路 电子标签开关（OSSD 输出） 电磁开关（舌簧触点，等效） 限位开关（机械触点） |
| 功能 | 启动/重启联锁装置（RES） 接触器监控(EDM) |
| 重启 | 手动 自动 |
| SIL | 3, IEC 61508 |
| SILCL | 3, IEC/EN 62061 |
| 性能等级 (PL) | e, EN ISO 13849-1 |
| PFHD | 3E-08 每小时 |
| 使用寿命 | 20 年, EN ISO 13849-1 |
| 等级 | 4, EN ISO 13849-1 |
| 供电电压 UB | 24 V, AC/DC, -15 ... 10 % |
| 最大功耗 | 2 W, 适于24 V，+输出负荷 |
| 标称电压 UN | 24 V AC/DC |
| 额定频率 | 50 ... 60 Hz |
| AC 60 Hz 时的额定控制馈电电压 US | 20.4 V |
| AC 50 Hz 时的额定控制馈电电压 US | 26.4 V |
| AC 50 Hz 时的最大额定控制馈电电压 | 26.4 V |
| AC 50 Hz 时的最小额定控制馈电电压 US | 20.4 V |
| DC 时的最小额定控制馈电电压 US | 20.4 V |
| DC 时的最大额定控制馈电电压 | 26.4 V |
| DC 时的最小额定控制馈电电压 | 20.4 V |
| DC 额定功率 | 2.1 W |
| 供电电路 - 控制回路断电 | 否 |
| 输出端数量，安全导向，不延迟，触点式 | 2 个 |
| 输出端数量，信号功能，不延迟，触点式 | 1 个 |
| 启动电流通路 | 常开触点 |
| 信号电流通路 | 常闭触点 |
| 触点材料 | 银合金，镀金 |
| 使用类型 AC-15（常开触点） | Ue 230V, Ie 3A |
| 使用类型 DC-13（常闭触点） | Ue 24V, Ie 2,5A |
| 短路保护（常开触点） | 熔断保险装置 6 A 等级 gG，整体熔断 |
| 最大热持续电流 Ith，启动电流通路 | 6 A |
| 最大热持续电流 Ith，信号电流通路 | 3 A |
| 所有电路的最大总电流 I² | 9 A² |
| 机械寿命 | 100,000,000 开关循环 |
| 输出端分析 | 双通道 |
| 控制输入端上的输入电流（安全回路/复位回路） | 40 mA |
| 控制输入端上的最大峰值电流（安全回路/复位回路） | 100 mA |
| 最大线路电阻，每通道 | ≤ (5 + (1.176 x UB / UN - 1) x 100) Ω |
| 最小接通时间 | 50 ms |
| 响应时间（自动启动 tA2） | 80 ms |
| 响应时间（手动启动 tA1） | 40 ms |
| 允许的测试脉冲时间 tTP | 1 ms |
| 回复时间 tR | 15 ms |
| 同步时间监控 tS | 200 ms |
| 恢复时间 tW | 150 ms |
| 衰减延迟 | 25 ms |
| 接口数量 | 1 个 |
| 功能 | 供电电源 信号输入 信号输出 |
| 类型 | 端子 |
| 端子类型 | 螺栓端子 |
| 引脚数 | 16 个引脚 |
| 连接截面 | 1 x 0.2至2.5 mm²，电线 1 x 0.25至2.5 mm²，带线端套管的电线 2 x 0.2至1.0 mm²，电线 2 x 0.25至1.0 mm²，带线端套管的电线 |

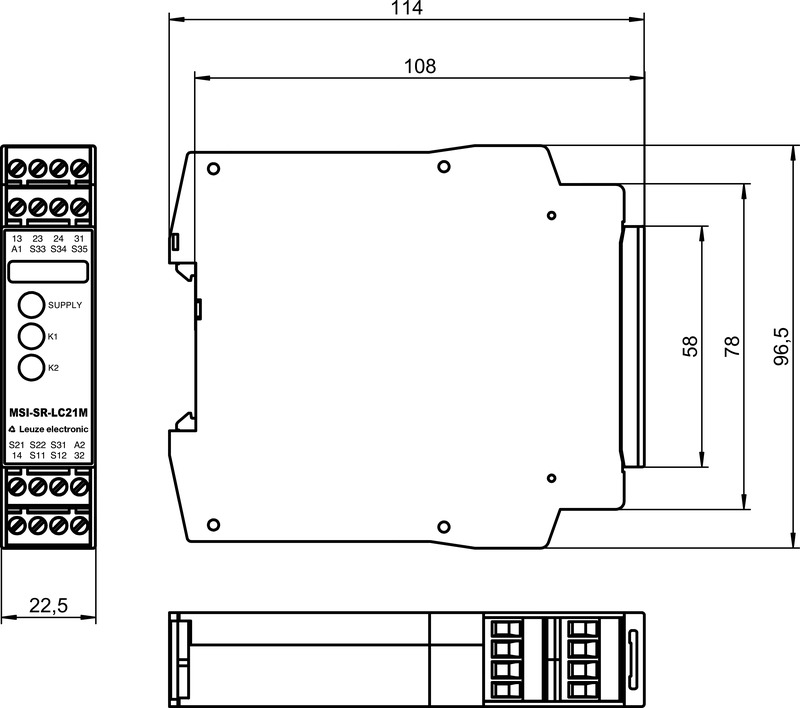

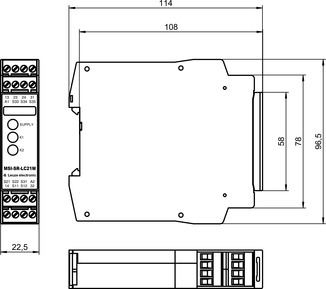

| 尺寸（宽 x 高 x 长） | 22.5 mm x 96.5 mm x 114 mm |
| 净重 | 210 g |
| 外壳颜色 | 灰色 |
| 紧固类型 | 扣装 |
| 环境温度，工作 | -25 ... 55 °C |
| 认证 | TÜV莱茵兰 c UL US |
| 税率编号 | 85364900 |
| ECLASS 8.0 | 27371819 |
| ECLASS 9.0 | 27371819 |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
