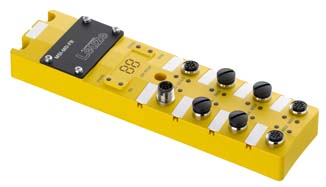

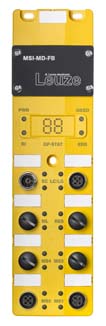

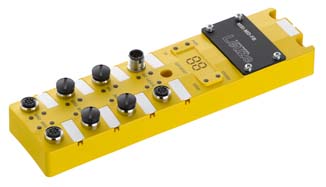

MSI-MD-FB
屏蔽接口
商品编号：
549992
| 系列 | MSI-MD-FB |
| 应用 | 屏蔽接口，用于与安全光幕 MLC 和 ELC 的标准型号以及多光束安全光栅 MLD 相关的屏蔽应用 |
| 功能 | 定时控制的2个传感器屏蔽 屏蔽使能功能 屏蔽超时延时 顺序控制的2个传感器屏蔽 顺序控制的4个传感器屏蔽 |
| 重启 | 手动 自动 |
| SIL | 3, IEC 61508 |
| SILCL | 3, IEC/EN 62061 |
| 性能等级 (PL) | e, EN ISO 13849-1 |
| PFHD | 2.5E-09 每小时 |
| 使用寿命 | 20 年, EN ISO 13849-1 |
| 等级 | 4, EN ISO 13849-1 |
| 保护电路 | 反极性保护 短路保护 过压保护 |
| 供电电压 UB | 24 V, DC, -20 ... 20 %, 20 ms 电压骤降要求补偿，至少 250 mA（外部负载） |
| 最大电流消耗 | 150 mA, 无外部载荷 |
| 最大功耗 | 3.6 W, 适于24 V，+输出负荷 |
| 剩余波纹度 | -5 ... 5 %, 来自 UB |
| 安全输入回路数 | 2 个 |
| 数字开关量输入数 | 8 个 |
| 类型 | 数字开关量输入 |
| 最小开关电压高 | 27 V |
| 最大开关电压低 | 2.5 V |
| 典型开关电压 | 24 V |
| 电压类型 | DC |
| 功能 | 复位控制输入 控制系统控制输入端复位 |
| 功能 | 控制系统屏蔽传感器 1 的控制输入端 |
| 功能 | 控制输入，屏蔽使能/超时 |
| 功能 | 复位控制输入 |
| 功能 | 屏蔽传感器1控制输入 屏蔽传感器2控制输入 屏蔽传感器3控制输入 屏蔽传感器4控制输入 |
| 类型 | 安全开关量输入 |
| 电压类型 | DC |
| 最小开关电压高 | 27 V |
| 最大开关电压低 | 18 V |
| 典型开关电压 | 24 V |
| 安全输出回路数(OSSD) | 2 个 |
| 数字开关量输出数 | 3 个 |
| 类型 | 安全开关量输出 OSSD |
| 最小开关电压高 | 18 V |
| 最大开关电压低 | 2.5 V |
| 典型开关电压 | 24 V |
| 电压类型 | DC |
| 最大开关电流 | 380 mA |
| 负载电感 | 2,000 µH |
| 负荷能力 | 0.3 µF |
| 最大剩余电流 | 0.2 mA |
| 典型剩余电流 | 0.002 mA |
| 开关元件 | 晶体管, PNP |
| 开关元件 | 晶体管, PNP |
| 类型 | 数字开关量输出 |
| 典型开关电压 | 24 V |
| 电压类型 | DC |
| 开关元件 | 晶体管, PNP |
| 功能 | 错误信号输出 |
| 开关元件 | 晶体管, PNP |
| 功能 | 信号输出端 ReadyForReset |
| 开关元件 | 晶体管, PNP |
| 功能 | 屏蔽状态信号输出 |
| 重启延迟时间 | 100 ms |
| 衰减延迟 | 5 ms |
| 接口数量 | 8 个 |
| 功能 | 机器接口 |
| 类型 | 接头 |
| 螺纹规格 | M12 |
| 类型 | 插头 |
| 材料 | 金属 |
| 引脚数 | 8 个引脚 |
| 功能 | 安全传感器连接 |
| 类型 | 接头 |
| 螺纹规格 | M12 |
| 类型 | 插座 |
| 材料 | 金属 |
| 引脚数 | 5 个引脚 |
| 功能 | 内置屏蔽指示器连接 |
| 类型 | 接头 |
| 螺纹规格 | M12 |
| 类型 | 插座 |
| 材料 | 金属 |
| 引脚数 | 5 个引脚 |
| 功能 | 确认单元连接 |
| 类型 | 接头 |
| 螺纹规格 | M12 |
| 类型 | 插座 |
| 材料 | 金属 |
| 引脚数 | 5 个引脚 |
| 功能 | 四个屏蔽传感器的连接 |
| 类型 | 接头 |
| 螺纹规格 | M12 |
| 类型 | 插座 |
| 材料 | 金属 |
| 引脚数 | 5 个引脚 |
| 功能 | 维护接口 |
| 类型 | USB |
| 接头类型 | USB 2.0微型-B |
| 允许的典型导线截面 | 0.25 mm² |
| 最大连接电缆长度 | 50 m |
| 尺寸（宽 x 高 x 长） | 60 mm x 38.3 mm x 225 mm |
| 净重 | 560 g |
| 外壳颜色 | 黄色 |

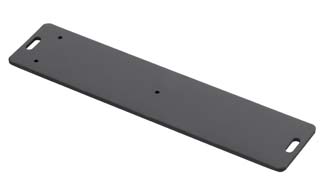

| 紧固类型 | 安装底板 带L形的安装底板 通孔安装 |
| 显示类型 | LED |
| LED数 | 14 个 |

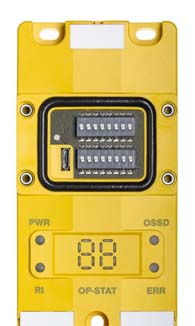

| 操作控制 | DIP开关 |
| 操作控制功能 | 工作模式选择 |
| 环境温度，工作 | -30 ... 60 °C |
| 环境温度，储藏 | -40 ... 70 °C |
| 相对空气湿度（无冷凝） | 0 ... 95 % |
| 防护等级 | IP 67 |
| 安全等级 | III |
| 认证 | TÜV Süd c UL US |
| 符合由标准定义的摆动测试程序 | IEC/EN 60068-2-6 |
| 抗冲击强度 | 100 m/s² |
| 符合由标准定义的冲击测试程序 | IEC/EN 60068-2-6 |
| 美国专利 | US 6,418,546 B |
| 税率编号 | 85369095 |
| ECLASS 5.1.4 | 27371811 |
| ECLASS 8.0 | 27371811 |
| ECLASS 9.0 | 27371811 |
| ECLASS 10.0 | 27371811 |
| ECLASS 11.0 | 27371819 |
| ECLASS 12.0 | 27371819 |
| ECLASS 13.0 | 27371819 |
| ECLASS 14.0 | 27371819 |
| ETIM 5.0 | EC001448 |
| ETIM 6.0 | EC001448 |
| ETIM 7.0 | EC001448 |
| ETIM 8.0 | EC001449 |
| ETIM 9.0 | EC001449 |
