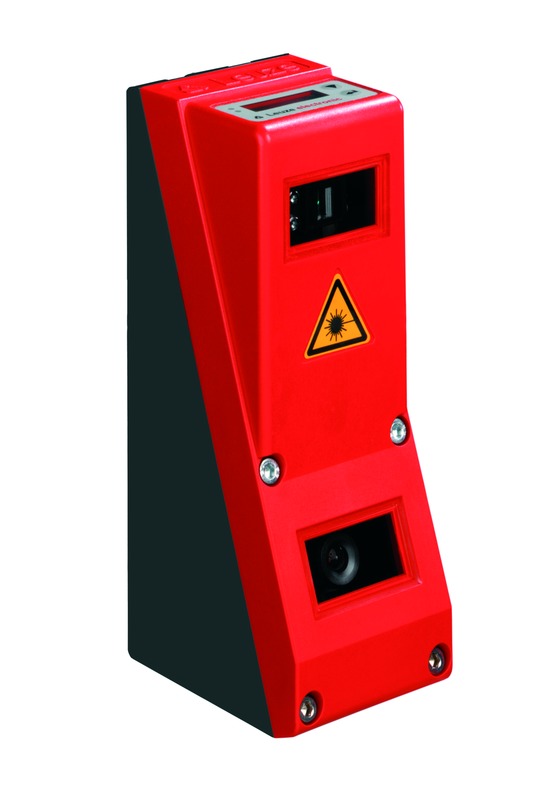

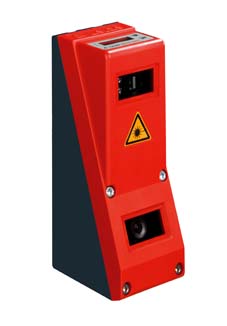

LPS 36.10
线性检测传感器
商品编号：
50138405
| 系列 | 36 |
| 包含 | 配置软件 LxSsoft |
| 应用 | 物体测量 轮廓测量 |
| 专门设计 | 塑料玻璃 |
| 光源 | 激光, 红色 |
| 激光等级 | 2M, IEC/EN 60825-1:2007 |
| X轴测量范围 | 150 ... 600 mm |
| Z轴测量范围 | 200 ... 800 mm |
| 分辨率 | x 轴：1 … 1.5 mm，相对于测量距离 y 轴：1 … 3 mm，相对于测量距离 |
| 相对于测量距离的Z轴重复性 | ≤ 0.5% |
| 相对于测量距离的Z轴重复性，注意 | 亮度系数90％，相同对象，在相同环境下≤ 50x50 mm²测量对象。 |
| 测量时间 | 10ms |
| 相对于测量距离的Z轴直线性 | ± 1.0% |
| 黑/白背景屏蔽性能 | 1 %, 亮度系数6 … 90 % |
| 供电电压 UB | 18 ... 30 V, DC |
| 激活输入数 | 1 个 |
| 数字开关量输入数 | 2 个 |
| 数字开关量输出数 | 2 个 |
| 开关元件 | 晶体管, 推挽 |
| 功能 | 准备就绪 |
| 开关元件 | 晶体管, 推挽 |
| 功能 | 级联 |
| 类型 | Ethernet |
| 接口数量 | 3 个 |
| 功能 | 供电电源 信号输入 信号输出 |
| 类型 | 接头 |
| 螺纹规格 | M12 |
| 类型 | 插头 |
| 材料 | 金属 |
| 引脚数 | 8 个引脚 |
| 编码 | A-编码 |
| 功能 | 数据接口 配置接口 |
| 类型 | 接头 |
| 螺纹规格 | M12 |
| 类型 | 插座 |
| 材料 | 金属 |
| 引脚数 | 4 个引脚 |
| 编码 | D-编码 |
| 功能 | 编码器 |
| 类型 | 接头 |
| 螺纹规格 | M12 |
| 类型 | 插座 |
| 材料 | 金属 |
| 引脚数 | 8 个引脚 |
| 编码 | A-编码 |
| 功能 | 未使用（盲塞） |
| 类型 | 接头 |
| 螺纹规格 | M12 |
| 类型 | 插座 |
| 材料 | 金属 |
| 引脚数 | 4 个引脚 |
| 编码 | D-编码 |

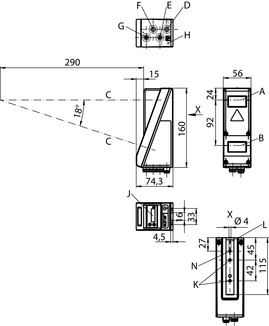

| 尺寸（宽 x 高 x 长） | 56 mm x 160 mm x 74 mm |
| 外壳材料 | 塑料 金属 |
| 金属外壳 | 铝 |
| 镜头盖材料 | 塑料 |
| 净重 | 620 g |
| 环境温度，工作 | -30 ... 50 °C |
| 环境温度，储藏 | -30 ... 70 °C |
| 防护等级 | IP 67 |
| 安全等级 | III, VDE |
| 认证 | c UL US |
| 应用标准 | IEC 60947-5-2 |
| 税率编号 | 90318020 |
| ECLASS 5.1.4 | 27280190 |
| ECLASS 8.0 | 27280190 |
| ECLASS 9.0 | 27280190 |
| ECLASS 10.0 | 27280190 |
| ECLASS 11.0 | 27280190 |
| ECLASS 12.0 | 27280190 |
| ECLASS 13.0 | 27280190 |
| ECLASS 14.0 | 27280190 |
| ETIM 5.0 | EC001825 |
| ETIM 6.0 | EC001825 |
| ETIM 7.0 | EC001825 |
| ETIM 8.0 | EC001825 |
| ETIM 9.0 | EC001825 |
