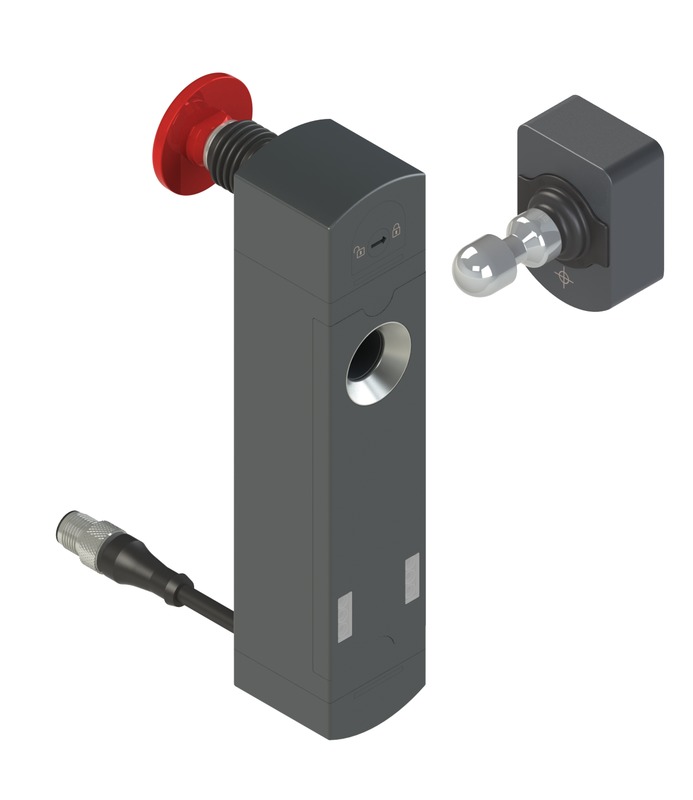

L250-P41SL-CB02M12S8-PB-UCA
带锁定力的安全开关
商品编号：
50142125
| 系列 | L250 |
| 功能 | 符合由 EN ISO 14119 定义的带门锁锁闭装置（Type 4） |
| 安全输出端激活模式 | 安全门关闭且锁定时激活安全输出端 |
| 工作原理 | 静态电流原理 - 禁用电磁铁时锁定操作钥匙 |
| SIL | 3, IEC 61508 |
| SILCL | 3, IEC/EN 62061 |
| 性能等级 (PL) | 直到并包括e, EN ISO 13849-1 |
| MTTFd | 2,254 年, EN ISO 13849-1 |
| PFHD | 1.23E-09 每小时 |
| 使用寿命 | 20 年, EN ISO 13849-1 |
| 等级 | 4, EN ISO 13849 |
| DC | 高 |
| 编码等级 | 高, EN ISO 14119 |
| 互联的类型 | 单联 |
| 供电的外部保护 | 2A Typ Gg（或同等类型） |
| 供电电压 UB | 24 V, DC, -10 ... 10 % |
| 最大电流消耗 | 1,200 mA |
| 数字开关量输入数 | 3 个 |
| 类型 | 数字开关量输入 |
| 典型开关电压 | 24 V |
| 电压类型 | DC |
| 典型电流消耗 | 5 mA |
| 操作钥匙所需的示教输入 | 是 |
| 功能 | IE1电磁铁的激活输入 |
| 功能 | IE2电磁铁的激活输入 |
| 功能 | 复位 I3 编程输入端/控制输入端 |
| 安全输出回路数(OSSD) | 2 个 |
| 数字开关量输出数 | 1 个 |
| 类型 | 安全开关量输出 OSSD |
| 电压类型 | DC |
| 开关元件 | 晶体管, PNP |
| 开关元件 | 晶体管, PNP |
| 类型 | 数字开关量输出 |
| 典型开关电压 | 24 V |
| 电压类型 | DC |
| 开关元件 | 晶体管, PNP |
| 功能 | O3保护装置的信号输出已关闭 |
| 接口数量 | 1 个 |
| 功能 | 与PLC连接 供电电源 触点连接 |
| 类型 | 带接头电缆 |
| 电缆长度 | 200 mm |
| 电缆颜色 | 黑色 |
| 导线数量 | 8 芯 |
| 螺纹规格 | M12 |
| 类型 | 插头 |
| 材料 | 金属 |
| 引脚数 | 8 个引脚 |
| 编码 | A-编码 |
| 结构 | 方形 |

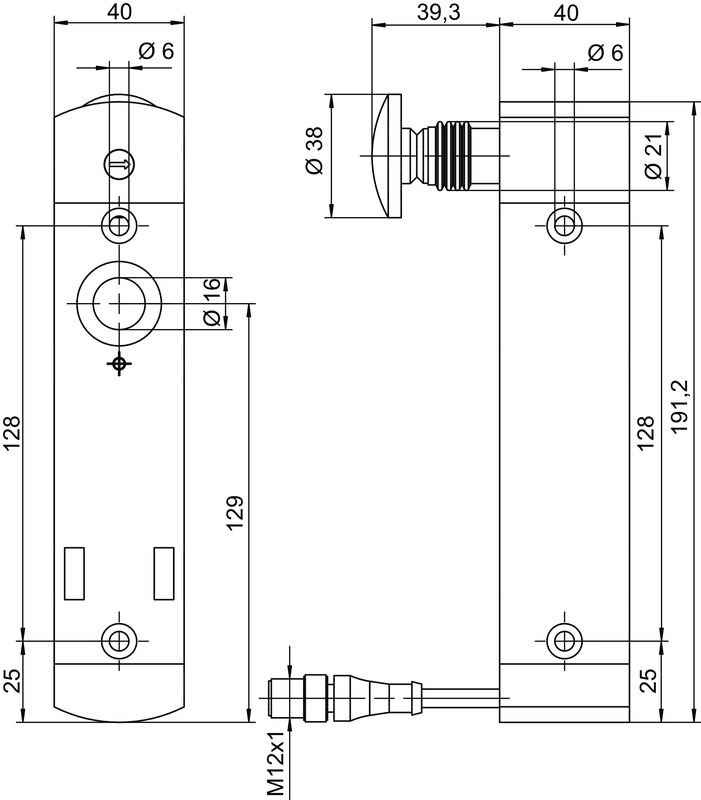

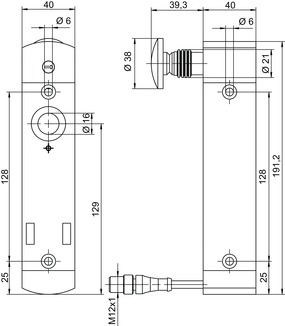

| 尺寸（宽 x 高 x 长） | 40 mm x 191.2 mm x 79.3 mm |
| 外壳材料 | 塑料 |
| 净重 | 500 g |
| 外壳颜色 | 灰色 |
| 紧固类型 | 通孔安装 |
| 进线口侧 | 侧向 |
| 解锁装置 | 辅助释放 逃生解锁按钮 |
| 开关类型 | 带门锁锁闭装置 |
| 起动速度 | 0.001 ... 0.5 m/s |
| 锁定方式 | 弹簧力 |
| 门锁驱动方式 | 弹簧 |
| 最大锁定力 | 2,100 N |
| 机械寿命 | 1,000,000 驱动周期, IEC 60947-5-1 |
| 最大激活频率 | 600 每小时, IEC 60947-5-1 |
| 拔出力，操作钥匙已解锁 | 20 N |
| 确定的开关距离 Sao | 2 mm |
| 安全断路距离 Sar | 6 mm (操作钥匙未锁定) 10 mm (操作钥匙锁定) |
| 额定开关距离 Sn | 3 mm |
| 重复性 | ≤ 10 % Sn |
| 差分路径 | ≤ 20 % Sn |
| 最大开关频率 | 1 Hz |
| 显示类型 | LED |
| LED数 | 5 个 |
| 环境温度，工作 | -20 ... 50 °C |
| 环境温度，储藏 | -40 ... 75 °C |
| 防护等级 | IP 67 IP 69K |
| 认证 | ECOLAB TÜV Süd c UL US |
| 税率编号 | 85369095 |
| ECLASS 5.1.4 | 27272603 |
| ECLASS 8.0 | 27272603 |
| ECLASS 9.0 | 27272603 |
| ECLASS 10.0 | 27272603 |
| ECLASS 11.0 | 27272603 |
| ECLASS 12.0 | 27272603 |
| ECLASS 13.0 | 27272603 |
| ECLASS 14.0 | 27272603 |
| ETIM 5.0 | EC002593 |
| ETIM 6.0 | EC002593 |
| ETIM 7.0 | EC002593 |
| ETIM 8.0 | EC002593 |
| ETIM 9.0 | EC002593 |
