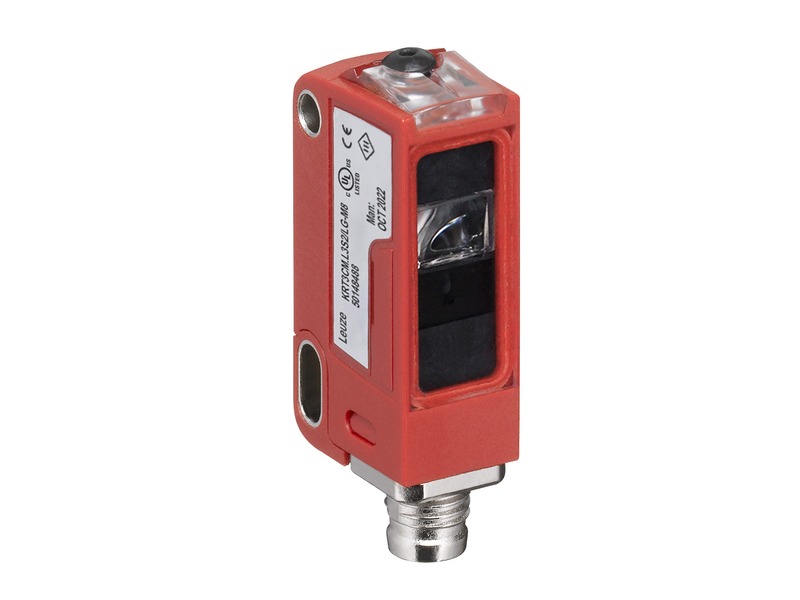

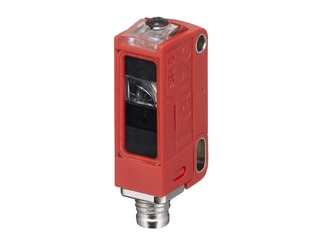

KRT3CM.L3D2/4T-M8

色标传感器

商品编号: 50148494

Icon Icon Icon Icon Icon Icon
系列 3C
专门设计 定时功能
示教输入
检测距离 14.5 mm ± 2 mm
射线走向 聚焦
光源 LED, RGB
波长 B: 470 nm
G: 525 nm
R: 640 nm
传输信号波形 脉冲
LED 组 自由组(根据 EN 62471)
光斑直径 [针对传感器距离] 1.5 mm x 4 mm [14.5 mm]
光斑定向 垂直
光斑几何形状类型 矩形
光束出口 正面
焦点 固定
重复性 0.02 mm, 输送带速度 [1 m/s] 时
保护电路 反极性保护
短路保护
供电电压 UB 12 ... 30 V, DC, 包括剩余波纹度
剩余波纹度 0 ... 15 %, 来自UB
开路电流 0 ... 25 mA
示教输入数 1 个
电压类型 DC
开关电压 低:2 V 或 无连接
高:≥8V
延迟 10 ms
输入电阻 15,000 Ω
功能 创建脉冲延长线
示教
键盘锁定
有效开关状态
示教过程 动态2-点
数字开关量输出数 1 个
电压类型 DC
最大开关电流 100 mA
开关电压 低:≤2V
高:≥(UB-2V)
开关元件 晶体管, PNP
开关原理 亮通
开关频率 10,000 Hz
响应时间 0.05 ms
延时 300 ms
示教期间最大传送速度 0.1 m/min
响应抖动 20 µs
功能 供电电源
信号输出
示教输入
类型 接头
螺纹规格 M8
类型 插头
材料 金属
引脚数 4 个引脚
结构 方形
尺寸(宽 x 高 x 长) 11.4 mm x 34.2 mm x 18.3 mm
外壳材料 塑料
塑料外壳 PC-ABS
镜头盖材料 塑料(PMMA)
净重 10 g
外壳颜色 红色
紧固类型 通过可选安装设备
材料兼容性 ECOLAB
显示类型 LED
LED数 2 个
操作控制 示教按钮
操作控制功能 切换轴调整
创建脉冲延长线
示教
环境温度,工作 -40 ... 60 °C
环境温度,储藏 -40 ... 70 °C
防护等级 IP 67
IP 69K
安全等级 III
认证 c UL US
应用标准 EN IEC 60947-5-2
税率编号 85365019
ECLASS 5.1.4 27270906
ECLASS 8.0 27270906
ECLASS 9.0 27270906
ECLASS 10.0 27270906
ECLASS 11.0 27270906
ECLASS 12.0 27270906
ECLASS 13.0 27270906
ECLASS 14.0 27270906
ETIM 5.0 EC001820
ETIM 6.0 EC001820
ETIM 7.0 EC001820
ETIM 8.0 EC001820
ETIM 9.0 EC001820
