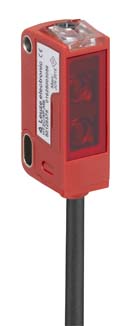

HRTL 3B/66.C2
背景抑制扫描仪
商品编号：
50114763
| 系列 | 3B |
| 工作原理 | 带背景抑制的扫描原理 |
| 应用 | 小零件探测 |
| 检测距离 | 保证的检测范围 |
| 检测距离, 白色 90% | 0.015 ... 0.5 m |
| 检测距离, 灰色 18% | 0.015 ... 0.4 m |
| 检测距离, 黑色 6% | 0.015 ... 0.25 m |
| 检测范围极限 | 0.015 ... 0.5 m |
| 检测范围极限 | 典型检测范围 |
| 射线走向 | 准直 |
| 光源 | 激光, 红色 |
| 波长 | 650 nm |
| 激光等级 | 2, IEC/EN 60825-1:2007 |
| 光斑直径 [针对传感器距离] | 1 mm [0 mm] |
| 光斑几何形状类型 | 圆型 |
| 保护电路 | 反极性保护 短路保护 |
| 供电电压 UB | 10 ... 30 V, DC |
| 剩余波纹度 | 0 ... 15 %, 来自 UB |
| 开路电流 | 0 ... 20 mA |
| 数字开关量输出数 | 2 个 |
| 开关元件 | 晶体管, 推挽 |
| 开关原理 | 亮通 (PNP)/暗通 (NPN) |
| 开关元件 | 晶体管, 推挽 |
| 开关原理 | 暗通 (PNP)/亮通 (NPN) |
| 开关频率 | 2,000 Hz |
| 响应时间 | 0.25 ms |
| 延时 | 300 ms |
| 功能 | 供电电源 信号输出 |
| 类型 | 电缆 |
| 电缆长度 | 2,000 mm |
| 护套材料 | PUR |
| 电缆颜色 | 黑色 |
| 导线数量 | 4 芯 |
| 核心截面 | 0.2 mm² |
| 尺寸（宽 x 高 x 长） | 11 mm x 32 mm x 17 mm |
| 外壳材料 | 塑料 |
| 塑料外壳 | PC-ABS |
| 镜头盖材料 | 塑料(PMMA) |
| 净重 | 50 g |
| 外壳颜色 | 红色，RAL 3000 |
| 紧固类型 | 通孔安装 |
| 显示类型 | LED |
| 操作控制 | 多匝旋钮 |
| 环境温度，工作 | -30 ... 55 °C |
| 环境温度，储藏 | -40 ... 70 °C |
| 防护等级 | IP 67 |
| 安全等级 | III |
| 认证 | c UL US |
| 应用标准 | IEC 60947-5-2 |
| 税率编号 | 85365019 |
| ECLASS 8.0 | 27270904 |
| ECLASS 9.0 | 27270904 |
| ETIM 5.0 | EC002719 |
| ETIM 6.0 | EC002719 |
