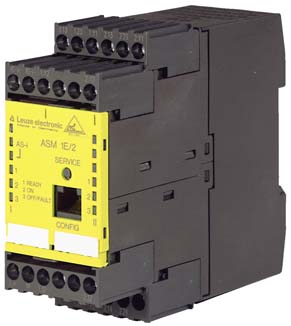

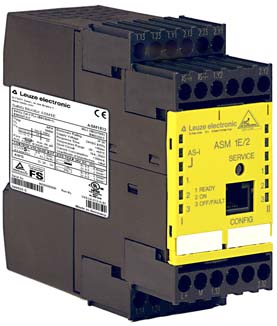

ASM1E/2
AS-i安全监控器
商品编号：
580025
后续产品
您好，很高兴为您服务。
您好，很高兴为您服务。
我们很乐意帮助您快速轻松地找到适合您的替代方案。
请通过以下方式与我们联系：联系方式
| 系列 | ASM1 |
| 功能 | AS 接口 A/B 技术支持 STOP 0 / STOP 1 功能模块激活/停止 动态接触器监控 (EDM)，任选 可编程控制器，FLIP-FLOP 可编程控制器，接通/关断延时 可编程控制器，系统状态 启动/重启 (RES), 任选 工作状态 LED 显示 AS 接口通讯、OSSD、启动/重启互锁 装置、保护运行模式、误操作 带触点-同步监控的监控模块 带触点回跳过滤的检测模块 故障安全 AS-i 从站误解锁和自动设备交换的维护按钮 系统信号输出 通过 AS 接口传输诊断数据 通过 AS 接口误解锁 |
| 可配置功能模块数 | 48 个 |
| 可编程逻辑语句数，OR (或输入) | 6 个 |
| 可编程逻辑语句数，AND (与输入) | 6 个 |
| 屏蔽-功能 | 否 |
| SIL | 3, IEC 61508 |
| SILCL | 3, IEC/EN 62061 |
| 性能等级 (PL) | e, EN ISO 13849-1 |
| PFHD | 9.1E-09 每小时 |
| 使用寿命 | 20 年, EN ISO 13849-1 |
| 等级 | 4, EN ISO 13849 |
| 停止类别 | 0和1, IEC/EN 60204-1 |
| DC13下B10d(电感负载) | 10,000,000 周期数, (I < 2 A，24 V) |
| AC15下B10d(电感负载) | 100,000 周期数, (2 A，230 V)，250,000 (1 A，230 V)，540,000 (0.5 A，230 V) |
| 每AS-i总线网络的安全监控器数 | 4 个 |
| 安全监控器数，附加文本 | 最多31个内置 AS 接口从站 |
| 保护电路 | 反极性保护 短路保护 |
| 供电电压 UB | 24 V, DC, -15 ... 15 % |
| 最大电流消耗 | 200 mA, 无外部载荷 |
| AS-i电路电流消耗 | 45 mA |
| 过电压等级 | III, 适于符合由VDE 0110第1部分定义的300 V AC额定工作电压 |
| 保险丝 | 外部有最大4 A的半时间间隔 |
| 数字开关量输入数 | 2 个 |
| 类型 | 数字开关量输入 |
| 安全输出回路数(OSSD) | 2 个 |
| 数字开关量输出数 | 1 个 |
| 类型 | 数字开关量输出 |
| 典型开关电压 | 22 V |
| 电压类型 | DC |
| 系统反应时间 | 40 ms |
| 延时 | 10 ms |
| 类型 | 工作时 AS 接口安全, RS 232 |
| 功能 | 过程 |
| AS-i概述 | 监控器7.F |
| 从站地址 | 1..31可编程，默认=0 |
| 符合由AS-i规格书定义的循环时间 | 最多5 ms ms |
| 接口数量 | 2 个 |
| 功能 | AS-i 接口 供电电源 信号输入 信号输出 |
| 类型 | 端子 |
| 端子类型 | 螺栓端子 |
| 引脚数 | 19 个引脚 |
| 功能 | 配置接口 |
| 类型 | RJ45 |
| 设备上名称 | CONFIG |
| 连接截面 | 1 x 0.2至2.5 mm²，电线 1 x 0.25至1 mm²，带线端套管的电线 1 x 0.25至2.5 mm²，带线端套管的电线 2 x 0.2至1.0 mm²，电线 2 x 0.2至1.5 mm²，电线 2 x 0.5至1.5 mm²，带双股线端套管的电线 |
| 尺寸（宽 x 高 x 长） | 45 mm x 105 mm x 120 mm |
| 外壳材料 | 塑料 |
| 塑料外壳 | PA 66 |
| 净重 | 450 g |
| 外壳颜色 | 黑色 |
| 紧固类型 | 扣装 |
| 显示类型 | LED |
| 配置类型 | 示教 软件 |
| 操作控制 | 控制按钮 计算机软件 |
| 环境温度，工作 | -20 ... 60 °C |
| 环境温度，储藏 | -30 ... 70 °C |
| 防护等级 | IP 20, 仅适用于在符合由IP 54最低防护等级定义的电气操作室/开关柜中使用。 |
| 安全等级 | III |
| 认证 | AS-i TÜV莱茵兰 c TÜV莱茵兰 US c UL US |
| 美国专利 | US 6,285,096 B |
| 税率编号 | 85371098 |
| ECLASS 5.1.4 | 27242604 |
| ECLASS 8.0 | 27242604 |
| ECLASS 9.0 | 27242604 |
| ECLASS 10.0 | 27242604 |
| ECLASS 11.0 | 27242604 |
| ECLASS 12.0 | 27242604 |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| ETIM 7.0 | EC001449 |
| ETIM 8.0 | EC001449 |
